Pengenalan
Semasa menubuhkan yang baruBarisan pengeluaran SMT, banyak jurutera, pengurus, dan juga pasukan perolehan menghadapi pelbagai cabaran. Sama ada ia membina kilang baru, memperluaskan barisan pengeluaran, atau menaik taraf peralatan sedia ada, senarai semak yang jelas dan sistematik adalah kunci untuk memastikan kecekapan, kualiti, dan skalabiliti.
Artikel ini menyediakan senarai semak persediaan barisan pengeluaran SMT yang komprehensif, yang meliputi keseluruhan proses dari perancangan awal, reka bentuk susun atur, pemilihan peralatan, integrasi dan debugging kepada pentauliahan akhir. Panduan ini sesuai untuk semua syarikat yang sedang menubuhkan atau merancang untuk menubuhkan barisan pengeluaran SMT.
Langkah 1: Tentukan keperluan pembuatan
Sebelum memilih peralatan, jelas menentukan objektif garis pengeluaran SMT perlu dicapai:
- Jenis Produk:Apakah jenis PCB yang akan anda hasilkan? Sebagai contoh, elektronik pengguna, elektronik automotif, atau papan kawalan perindustrian
- Jumlah pengeluaran dan saiz batch:Adakah anda mensasarkan pengeluaran standard yang tinggi atau pengeluaran fleksibel pelbagai jenis dalam kelompok kecil?
- Jenis Komponen:Adakah pengeluaran melibatkan komponen-komponen halus tinggi, BGA, QFNS, atau komponen pasif ultra-kecil 0201?
Langkah ini membentuk asas untuk semua keputusan berikutnya, memastikan setiap pelaburan sejajar dengan objektif perniagaan dan teknikal anda.
Langkah 2: Rancang susun atur kilang
Susun atur yang direka dengan baik secara langsung memberi kesan kepada kecekapan garis pengeluaran, masa kitaran, dan kemudahan penyelenggaraan.
Pertimbangan utama
- Peruntukan Ruang:Memastikan ruang yang mencukupi dikhaskan untuk peralatan, pengendali, pengendalian bahan, dan pengembangan masa depan

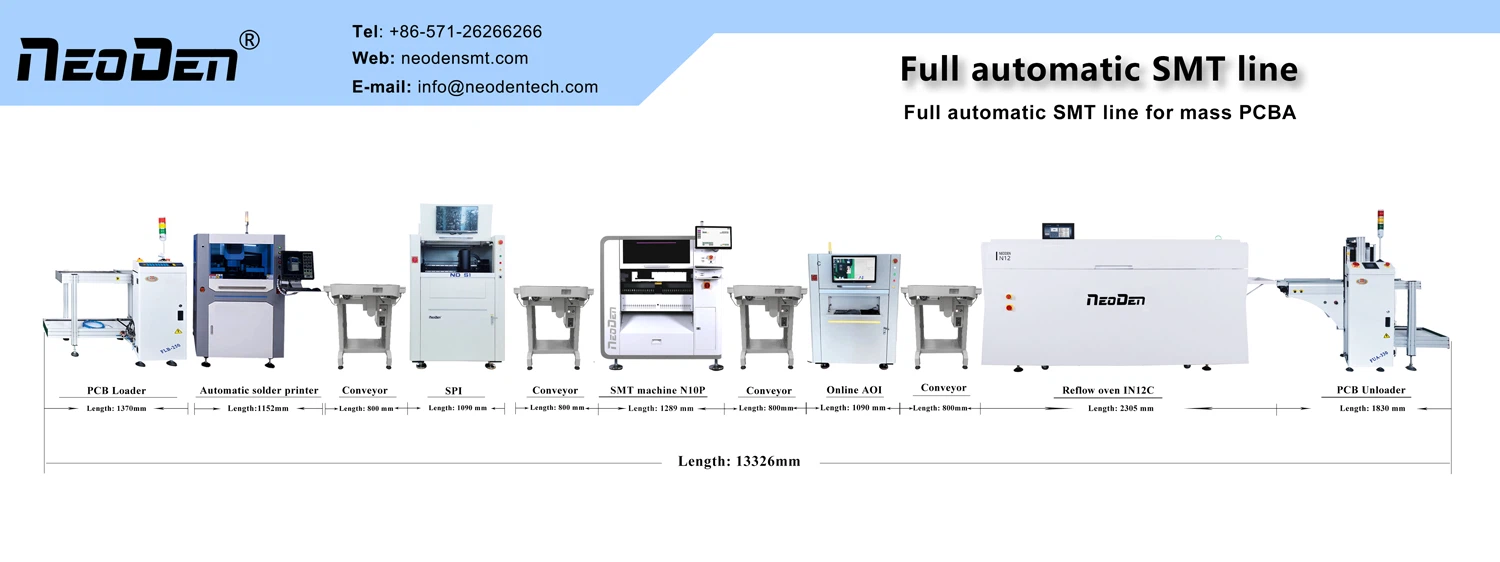

- Urutan proses:Biasanya diatur sebagai: pencetak tampal solder →SmtPemeriksaan SPImesin→ Pick and Place Machine → Reflow Oven →SmtPemeriksaan AOImesin→ Stesen kerja semula
- Ergonomik dan keselamatan:Sediakan kawasan operasi, butang berhenti kecemasan, dan laluan keselamatan
- Kawalan Alam Sekitar:Mengekalkan suhu dan kelembapan yang sesuai, dan melaksanakan langkah-langkah anti-statik
Adalah disyorkan untuk menggunakan perisian seperti AutoCAD atau SolidWorks untuk simulasi susun atur, dan melaksanakan hanya selepas pengesahan.
Langkah 3: Memilih peralatan yang sesuai
Pemilihan peralatan secara langsung menentukan hasil dan kapasiti barisan pengeluaran.
Senarai Peralatan Teras
| Peralatan | Fungsi | Cadangan pemilihan |
| Pencetak skrin | Cetak Tampal Solder tepat ke pad PCB | Pilih Model dengan Suction Vakum dan Ciri Pelarasan Tekanan Squeegee Automatik |
| Mesin SPI | Memeriksa kualiti percetakan tampal pateri | Mengesyorkan menggunakan SPI 3D untuk ketepatan yang lebih tinggi |
| Pilih dan Tempat Mesin | Tepat meletakkan komponen ke PCB | Pilih mesin SMT berkelajuan sederhana atau berkelajuan tinggi berdasarkan keperluan |
| Ketuhar reflow | Cairkan Paste Solder Untuk Membentuk Six Sendi | Mengutamakan bilangan zon pemanasan dan kapasiti penyejukan |
| Mesin AOI | Memeriksa kecacatan selepas penempatan | Pilih pra-reflow AOI, Post-Reflow AOI, atau gabungan kedua-duanya |
| Sistem penghantar | Memudahkan pemindahan PCB antara stesen kerja | Penghantar modular menawarkan fleksibiliti yang lebih besar, sementara penghantar tetap lebih efektif |
Langkah 4: Pastikan integrasi peralatan lancar
Walaupun prestasi peralatan sangat baik, antara muka yang tidak sesuai dapat mengurangkan kecekapan keseluruhan.
Amalan Terbaik Integrasi
- Piawaian antara muka bersatu:Mengamalkan Protokol Smema untuk memastikan keserasian antara muka tali pinggang penghantar
- Sistem Kawalan Pusat:Sambungkan semua peralatan ke sistem kawalan pusat atau platform MES untuk pengumpulan data dan pemantauan
- Kuasa dan kabel data:Rancang bekalan kuasa, bekalan udara, dan talian rangkaian terlebih dahulu
- Keserasian perisian:Pastikan peralatan menyokong format fail biasa (seperti Gerber, CAD, CSV)
Semasa fasa pemasangan dan pentauliahan, bekerjasama rapat dengan pembekal untuk memastikan operasi sistem yang stabil.
Langkah 5: Pengesahan Proses dan Penentukuran
Selepas peralatan dipasang, setiap langkah proses mesti disahkan untuk memastikan kebolehulangan dan kualiti produk.
Titik utama untuk pengesahan proses
- Percetakan Tampal Solder: Gunakan pemeriksaan SPI untuk mengesahkan bahawa jumlah tampal solder dan kedudukan memenuhi syarat
- Ketepatan penempatan komponen:Jalankan papan ujian dan gunakan titik rujukan untuk mengesan kesilapan penempatan
- Kurva pematerian reflow:Gunakan termokopel untuk mengukur suhu relau dan menyesuaikan parameter untuk mencapai hasil pematerian yang optimum
- Pengaturcaraan AOI:Melatih sistem AOI untuk mengenali kedudukan komponen yang betul dan julat sisihan yang boleh diterima
Adalah disyorkan untuk menjalankan kumpulan pengeluaran perintis terlebih dahulu, mengumpul data, dan kemudian meneruskan dengan pengeluaran berskala penuh.
Langkah 6: Pengendali kereta api
- Operasi Peralatan:Pengendali mesti menguasai kemahiran seperti pemuatan program, penggantian muncung, dan penyelesaian masalah
- Penyelenggaraan dan pemeliharaan:Juruteknik harus memahami cara membersihkan stensil, melincirkan bahagian bergerak, dan ganti bahan habis
- Pengurusan Kualiti:Pemeriksa kualiti mesti dapat mentafsirkan laporan AOI/SPI dan menganalisis trend kecacatan
Adalah disyorkan untuk mengatur kursus latihan yang menggabungkan teori dan latihan praktikal.
Langkah 7: Menubuhkan Sistem Pemantauan Kualiti
Untuk mengekalkan output yang stabil, mekanisme pemantauan masa nyata mesti diwujudkan.
Alat yang disyorkan
- SPC:Pantau metrik kritikal seperti jumlah tampal pateri dan ketepatan penempatan
- Mes:Jejaki status kerja, kebolehkesanan, dan OEE (keberkesanan peralatan keseluruhan)
- Mekanisme Proofing Ralat:Gunakan pengimbasan kod bar dan bertukar program automatik untuk mengurangkan kesilapan manusia
Sistem ini membantu mengenal pasti anomali awal dan memacu peningkatan berterusan.
Langkah 8: Membangunkan pelan sokongan penyelenggaraan dan teknikal
Penyelenggaraan secara berkala dapat mengurangkan downtime dan memanjangkan jangka hayat peralatan.
Jadual Penyelenggaraan:
| Item | Kekerapan | Nota |
| Bersihkan pencetak stensil | Setiap hari | Mencegah penyumbatan yang mempengaruhi kualiti cetak |
| Melincirkan kepala penempatan | Mingguan | Mengurangkan haus dan meningkatkan ketepatan penempatan |
| Kalibrasi kamera AOI | Bulanan | Memastikan pengesanan kecacatan yang tepat |
| Periksa termokopel ketuhar reflow | Suku tahunan | Mengekalkan konsistensi lengkung suhu |
Adalah disyorkan untuk stok alat ganti biasa dan menandatangani perjanjian penyelenggaraan dengan pembekal yang boleh dipercayai.
Langkah 9: Pengurusan Bahan dan Konfigurasi Gudang
Aliran bahan yang cekap dapat mengurangkan kesesakan dan meningkatkan kecekapan keseluruhan.
Amalan terbaik
- Gunakan sistem kanban atau integrasi ERP untuk menjejaki bahan
- Simpan komponen sensitif (seperti ICS sensitif kelembapan) di kabinet kering
- Jelas label gulungan bahan dan gunakan pengimbas kod bar untuk merakam bahan masuk dan keluar
- Memperkenalkan penukar pengumpan automatik atau sistem pemakanan pintar di mana boleh dilaksanakan
Pengurusan inventori yang berkesan menghalang downtime pengeluaran disebabkan kekurangan bahan.
Langkah 10: Pelancaran rasmi dan pengoptimuman berterusan
Selepas melengkapkan langkah -langkah di atas, barisan pengeluaran SMT boleh dilancarkan secara rasmi.
1. Senarai semak pra-pelancaran
- Semua peralatan telah diuji dan beroperasi secara normal
- Pengesahan proses telah diluluskan, dan kadar hasil memenuhi standard
- Pengendali telah menerima latihan
- Sistem MES/SPC telah mula mengumpul data
2. Pengoptimuman selepas pelancaran
- Menganalisis data OEE untuk mengenal pasti masalah
- Menjalankan aktiviti penambahbaikan tanpa lemak
- Aliran proses kemas kini berdasarkan maklum balas
Kesimpulan
Membina barisan pengeluaran SMT yang baru adalah projek kejuruteraan sistem yang kompleks, tetapi dengan senarai semak utama ini, anda akan dapat meminimumkan risiko, mempercepatkan kelajuan permulaan, dan meletakkan asas yang kukuh untuk kejayaan jangka panjang.
Soalan yang sering ditanya
S1: Sekiranya AOI diletakkan sebelum atau selepas mesin pematerian reflow?
A: Adalah disyorkan untuk mengkonfigurasi kedua-dua pra-reflow AOI (untuk mengesan penempatan penempatan) dan selepas reflow AOI (untuk mengesan kecacatan pematerian), tetapi kebanyakan syarikat pada mulanya boleh menubuhkan hanya AOI selepas mencerminkan AOI.
S2: Bagaimana memilih antara tali pinggang penghantar modular dan tali pinggang penghantar tetap?
A: Untuk fleksibiliti dan skalabiliti, pilih tali pinggang penghantar modular. Untuk belanjawan terhad dan keperluan yang stabil, tali pinggang penghantar tetap sesuai.
S3: Adakah mesin SPI diperlukan?
A: Bagi aplikasi yang memerlukan kebolehpercayaan yang tinggi atau kadar hasil yang tinggi, SPI adalah penting untuk pengesanan awal kecacatan tampal solder dan mengurangkan kadar sekerap.
