Name: Pencetak Tampal Pateri - Talian SMT Automatik NeoDen ND450
Brand: NeoDen
SKU: 300261185

pengenalan

NeoDenND450 ialah-Pencetak Pateri Automatik berketepatan tinggi yang direka bentuk untuk barisan pengeluaran SMT termaju. Pada terasnya, mesin menyepadukan yang inovatifElektrik + Udara-Kepala Squeegee SuspensidanModul Maklum Balas Kisi Magnetik Kepersisan Tinggi-Tinggiuntuk memastikan pemantauan tekanan berterusan dan ketepatan penjajaran yang unggul.

Digabungkan dengan aPlatform Pelarasan PCB 3-Axismenampilkan mekanisme penghapusan tindak balas khusus dan aSumber cahaya 6 saluran Mark Camera, ND450 memberikan kestabilan dan konsistensi yang luar biasa untuk percetakan PCB yang kompleks.Ia adalah pilihan yang ideal untuk industri yang menuntut, termasuk elektronik pengguna, ele automotifctronics, dan peralatan perubatan, di mana kecekapan dan ketepatan pengeluaran yang tinggi adalah yang terpenting.

Ciri-ciri Pencetak Tampal Pateri NeoDen ND450

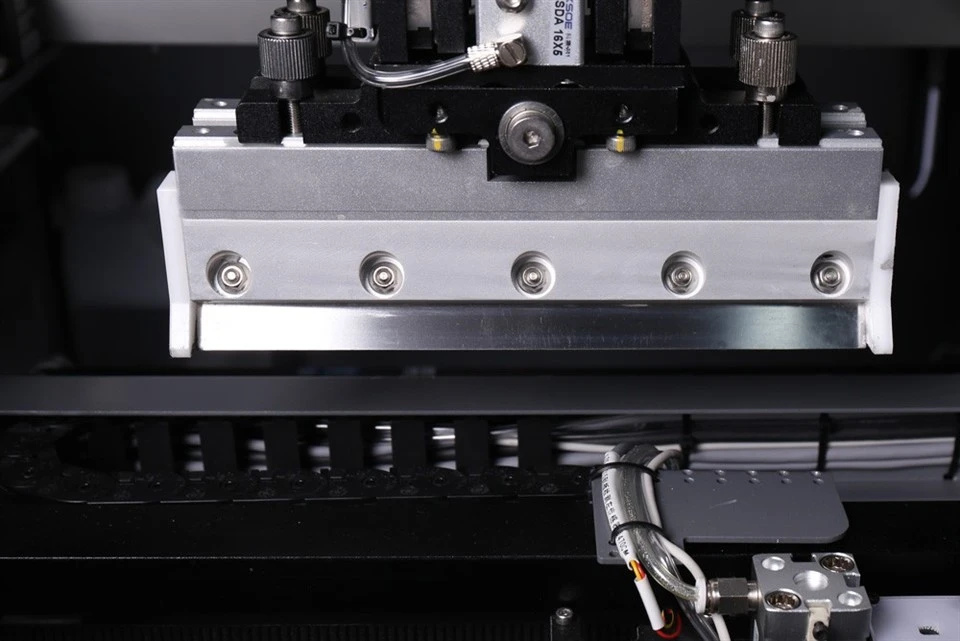

Kepala Squeegee

Melalui kawalan elektrik yang inovatif dan reka bentuk litar pneumatik, tekanan squeegee dipantau secara berterusan, memastikan kestabilannya sepanjang proses pencetakan.

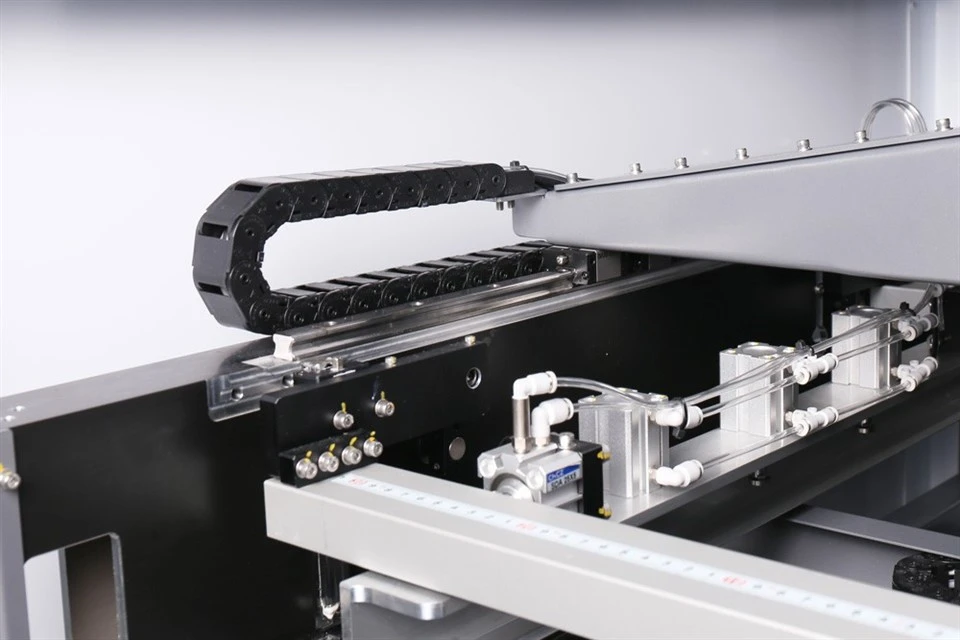

Pendakap Pembetulan Stensil

Rasuk silang bermesin-CNC dan-panduan linear berketepatan tinggi memastikan sifar hadapan-ke-balas belakang, manakala silinder pneumatik dwi-tindakan menjamin keselamatan stensil yang boleh dipercayai dan mudah.

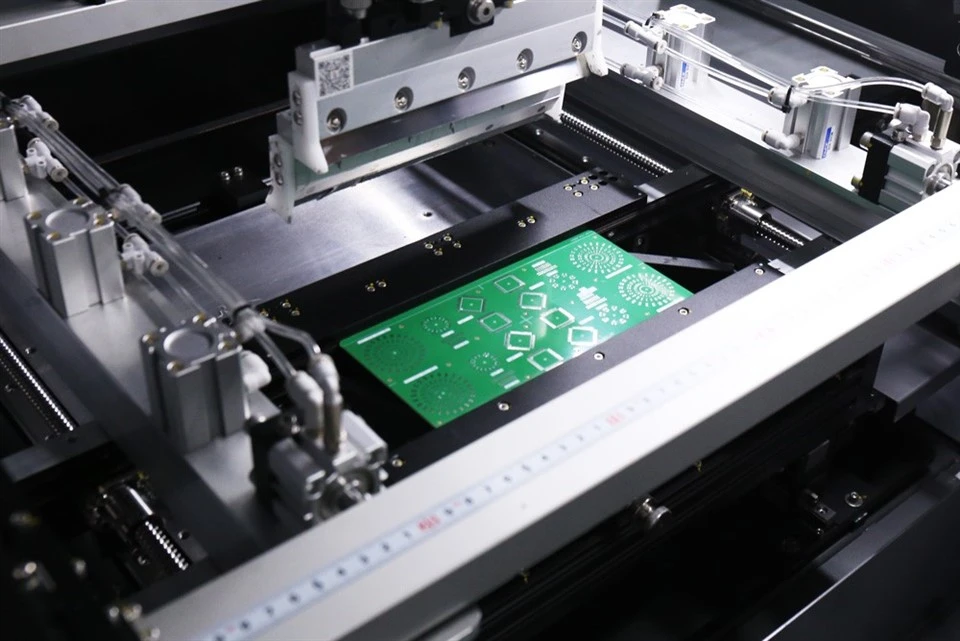

Platform Mengangkat PCB boleh laras

Pemesinan CNC penuh memastikan kerataan platform mengangkat. Reka bentuk rel panduan 45 darjah dalaman membolehkan penyesuaian pantas kepada PCB dengan ketebalan yang berbeza-beza.

Platform Pelarasan PCB

Memastikan kestabilan dan konsistensi.Menggabungkan mekanisme penyingkiran skru plumbum dan nat yang khusus untuk menjamin ketepatan pembetulan kedudukan PCB.

NeoDen ND450 Cleaning Fluid Spray Module

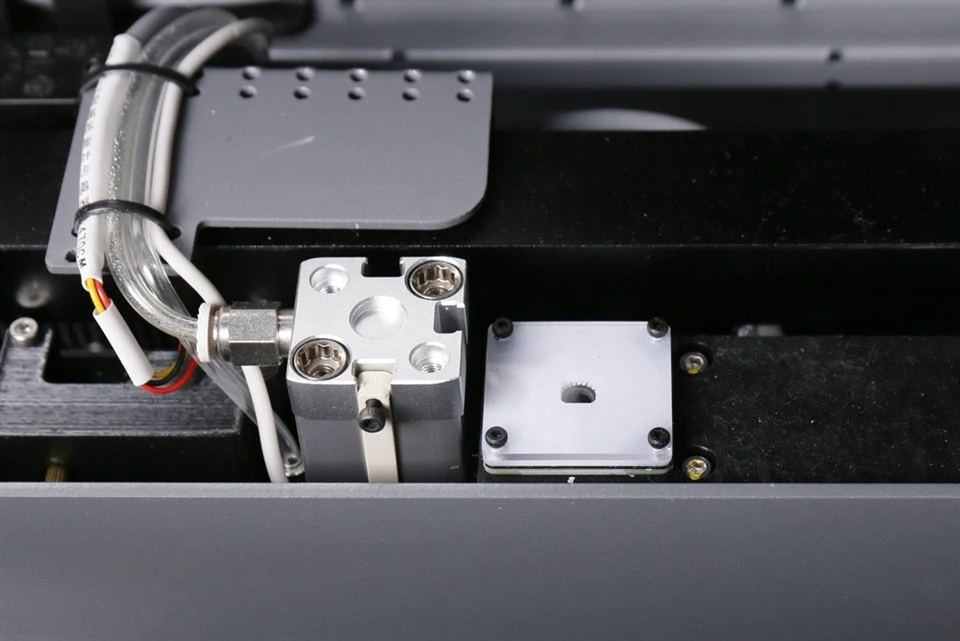

Modul Semburan Bendalir Pembersihan

Menggunakan pam air dan injap sehala-, dipasangkan dengan litar keselamatan, untuk memastikan kestabilan dan keselamatan semasa operasi.

Tandakan Kamera

Menampilkan reka bentuk dwi-kamera bersepadu, dilengkapi dengan sumber cahaya 6 saluran, ia menyesuaikan dengan permukaan pengimejan dengan pelbagai sifat pemantulan secara berkesan.

NeoDen ND450 Magnetic Grating Feedback Module

Modul Maklum Balas Kisi Magnetik

Kedua-dua pancaran kamera direka bentuk dengan-sistem maklum balas parut magnet berketepatan tinggi, memastikan kestabilan dan ketepatan semasa proses pencetakan.

NeoDen ND450 Stencil Underside Cleaning Module

Modul Pembersihan Bahagian Bawah Stensil

Sistem-suapan tork-dan-tinggi memastikan kitaran kertas yang stabil, manakala mekanisme pengangkatan yang fleksibel dan peniup tekanan negatif memberikan pembersihan stensil yang menyeluruh.

Spesifikasi

Saiz Bingkai	400 * 300 mm - 650 * 550 mm	Kelajuan Mencetak	1 - 100 mm/s
Saiz PCB	50 * 50 mm - 450 * 350 mm	Ketepatan Cetakan	± 0.025 mm
Ketebalan PCB	0.4 - 4 mm	Mencetak Ketepatan Ulangan	± 0.025 mm
PCB Warpage	< 1%	Imej Ulangi ketepatan kedudukan	±0.02mm
Pindahkan ketinggian	885 - 920 mm	Masa kitaran	12-18 s/p
Kelajuan demouding	0.1 - 30 mm/s	Pindahkan arah	L-R, R-L, L-L, R-R
Panjang demoulding	0 - 10 mm	Tekanan udara	0.6 - 0.7 Mpa
Bekalan kuasa	220 V / 110 V	Panjang pengikis yang berkenaan	200 - 450 mm
Berat papan maksimum	4 kg	Jurang margin papan	5 mm
Jurang bawah maksimum	25 mm	Kelajuan pemindahan	0 - 400 mm/s
Tekanan percetakan	0.5 - 10 Kg	Lejang percetakan	420 mm
Julat pelarasan platform	X:±5mm,Y:±5mm,θ:±2.8 darjah	Sistem pengendalian	Linux

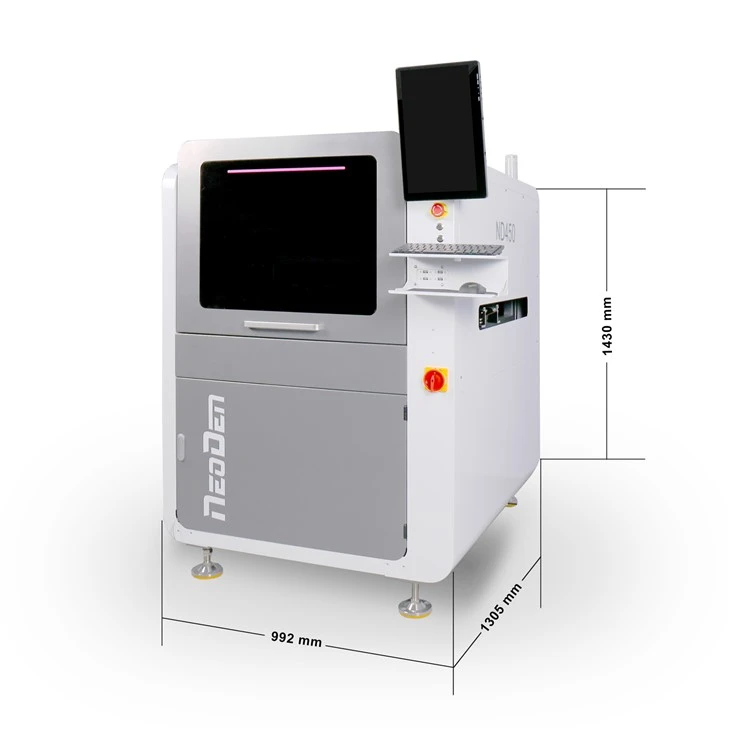

Dimensi Mesin	992 x 1305 x 1430 mm	Berat Mesin	350 kg

Video pencetak tampal pateri NeoDen ND450

NeoDen: Pengilang peralatan SMT yang boleh dipercayai

kilang

Profil Syarikat

Zhejiang NeoDen Technology Co., Ltd. telah mengeluarkan dan mengeksport pelbagai mesin pick and place kecil sejak 2010. Mengambil kesempatan daripada R&D kami yang kaya dan berpengalaman, pengeluaran terlatih, NeoDen memenangi reputasi hebat daripada pelanggan seluruh dunia.Dalam Ekosistem global kami, kami bekerjasama dengan rakan kongsi terbaik kami untuk menyampaikan perkhidmatan jualan yang lebih penutup, sokongan teknikal yang profesional dan cekap.Kami percaya bahawa orang dan rakan kongsi yang hebat menjadikan NeoDen sebuah syarikat yang hebat dan komitmen kami terhadap Inovasi, Kepelbagaian dan Kemampanan memastikan automasi SMT boleh diakses oleh setiap penggemar di mana-mana sahaja.

pensijilan

SMT certification

pameran

Soalan Lazim

S: Apakah saiz komponen yang boleh disokong oleh NeoDen ND450?

J: NeoDen ND450 sesuai untuk pelbagai jenis komponen, termasuk 0201, 0402, 0603, 0805, 1206, LED, diod, transistor, pakej SOT, QFP dan BGA dengan pic pin lebih besar daripada 0.3 mm. Ia menyokong saiz PCB daripada 50 × 50 mm hingga 450 × 350 mm, menjadikannya sesuai untuk pelbagai aplikasi pemasangan PCB.

S: Bagaimanakah ND450 memastikan penjajaran PCB yang tepat semasa mencetak?

J: NeoDen ND450 menampilkan sistem pengecaman tanda dua-kamera atas dan bawah bersepadu bersama-sama dengan-modul maklum balas kisi magnet berketepatan tinggi. Ia juga menggabungkan platform pelarasan PCB 3 paksi dengan mekanisme penyingkiran skru plumbum dan tindak balas untuk memastikan pembetulan kedudukan PCB yang stabil dan tepat. Ketepatan kedudukan ulangan penentukuran imej mencapai ±0.02 mm, manakala ketepatan cetakan ialah ±0.025 mm.

S: Apakah jenis kepala pencetak yang digunakan oleh NeoDen ND450?

J: NeoDen ND450 menggunakan kepala pencetak pintar terapung yang digerakkan oleh dua motor bersambung-terus bebas. Kepala squeegee elektrik dan udara-suspensi sentiasa memantau tekanan squeegee sepanjang proses pencetakan, membantu mengekalkan kestabilan dan konsistensi pencetakan. Mesin ini menyokong percetakan squeegee tunggal dan dua dan menawarkan tekanan cetakan boleh laras dari 0.5 kg hingga 10 kg.

S: Bolehkah ND450 memuatkan PCB dengan ketebalan yang berbeza?

A: Ya. ND450 menggunakan platform angkat PCB boleh laras berketepatan tinggi-tinggi yang dihasilkan oleh pemesinan CNC untuk memastikan kerataan. Reka bentuk rel panduan 45 darjah dalamannya membolehkan penyesuaian pantas kepada ketebalan PCB antara 0.4 mm hingga 4 mm, membantu mengekalkan prestasi pencetakan yang stabil.

S: Apakah fungsi pembersihan stensil yang tersedia pada NeoDen ND450?

J: NeoDen ND450 menyokong mod pembersihan kering, basah dan vakum. Modul pembersihan bahagian bawah stensilnya menggunakan suapan kertas pembersihan-dan-sistem maklum balas,-motor bergear tork tinggi, mekanisme angkat yang fleksibel dan peniup tekanan-negatif berkelajuan tinggi-tinggi untuk memberikan prestasi pembersihan stensil yang stabil dan konsisten.
