Standard industri IPC7525 menyediakan dua parameter utama untuk menentukan ketebalan stensil dan saiz aperture:
• Nisbah aspek
Lebar aperture / ketebalan = W / T
Nisbah aspek yang boleh diterima paling rendah ialah 1.5.
• Nisbah Kawasan
Luas permukaan apertur / kawasan permukaan dinding apertur = L x W / (2 x (L + W) x T)
Nisbah kawasan yang boleh diterima paling rendah ialah 0.66.

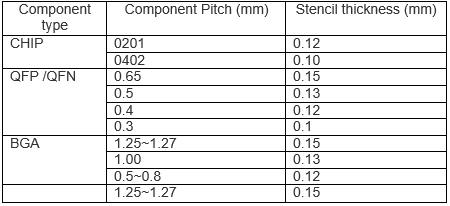

Walau bagaimanapun, terdapat pertimbangan khusus untuk perhimpunan PCB sebenar. Inilah prinsip reka bentuk ketebalan stensil:
1) Ketebalan stensil harus memenuhi QFPs dan BGA yang paling halus, sambil mengambil kira saiz cip terkecil.
2) Apabila padang QFP? 0.5mm, ketebalan lembaran boleh dipilih sama ada 0.13mm atau 0.12mm;
Sekiranya pitch> 0.5mm, maka ketebalan keluli boleh antara 0.15mm - 0.20mm;
Sekiranya bola BGA> 1.0mm, kemudian pilih ketebalan 0.15mm.
Jika 0.5mm? BGA ball pitch? 1.0mm, kemudian pilih ketebalan 0.13mm.
3) Ia adalah keutamaan untuk memilih ketebalan oleh BGA atau komponen terkecil jika dua atau lebih IC berbeza pada masa yang sama ditempatkan di papan.
4) Langkah stensil boleh digunakan jika ketebalannya adalah 0.1mm untuk memadankan komponen padang halus dengan nisbah kawasan 0.66, manakala memerlukan ketebalan 0.13-0.15mm untuk komponen lain. (Langkah ke bawah) ketebalan harus 0.2mm untuk BGAs seramik sementara memerlukan 0.15mm untuk komponen lain (Step-up).
