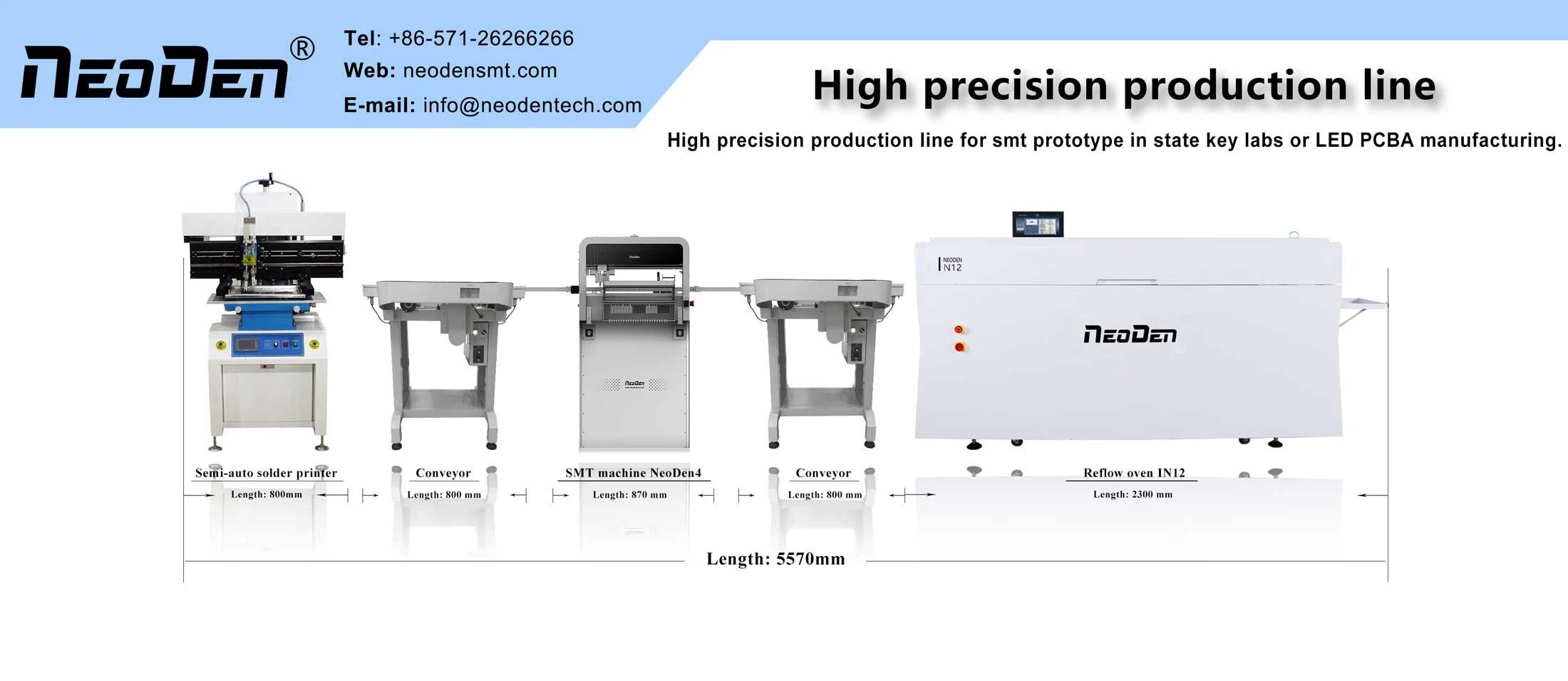

Pilih dan letakkan mesinTetapan program penempatan adalah tetapan persekitaran program penempatan, seperti mesin konfigurasi mounter dan asal rujukan koordinat, pemilihan pangkalan data komponen dan pemilihan pangkalan data feeder, dll.
1. Konfigurasi mesin adalah persekitaran tetapan asas program penempatan. Konfigurasi mesin penempatan termasuk: jenis kepala penempatan; lokasi, jenis dan ketepatan kamera; parameter penghantaran papan; jenis dan bilangan muncung yang disimpan di dalam mesin; parameter pengumpan automatik; parameter paksi koordinat mesin; parameter lain.
2. Menyelaras asal rujukan adalah jurang antara asal koordinat papan dan asal komponen cip. Arah sistem koordinat peralatan yang berbeza adalah berbeza. Apabila asal koordinat papan terletak di sudut papan, koordinat komponen SMD berdasarkan sudut atau titik rujukan ke arah yang sama dengan asal papan teka-teki.
3. Pangkalan data komponen: sesetengah mesin boleh berdasarkan pada baris produk yang berbeza untuk membuat dan menyimpan berbilang pangkalan data komponen, dan apabila diperlukan untuk memanggil pangkalan data yang berbeza.
4. Pangkalan data feeder adalah seperti pangkalan data komponen, ia juga boleh menyimpan berbilang pangkalan data feeder, anda boleh memilih mengikut keperluan.
5. Spesifikasi papan litar bonder adalah saiz papan litar dan cara menyambung papan.
Pengaturcaraan mesin penempatan smt perlu menyesuaikan saiz papan litar mengikut lebar trek penghantar papan litar dan jarak penghantaran, serta peranti sokongan papan litar Ketinggian sokongan juga boleh diselaraskan mengikut ketebalan papan litar. Produk umum papan litar menggunakan satu produk; sesetengah produk kerana saiz papan litar tunggal terlalu kecil, tidak kondusif untuk pengeluaran peralatan penempatan, atau untuk meningkatkan kecekapan pengeluaran peralatan, mengurangkan masa penghantaran papan litar, penggunaan pelbagai produk. Laluan papan. Untuk berbilang panel produk, masukkan senarai penempatan komponen, anda hanya perlu memasukkan komponen panel, panel lain secara automatik boleh menyalin lokasi komponen.
6. Pembetulan ofset lembaga
Pembetulan ofset papan litar merujuk kepada penggunaan titik rujukan papan J untuk membetulkan koordinat tampalan. Titik rujukan adalah beberapa titik ciri pada papan litar, secara amnya menggunakan litar bercetak yang sama. Proses yang sama seperti pad logam komponen dijalankan serentak dengan pengeluaran papan litar. Ia boleh memberikan kedudukan tetap dan tepat dan merupakan titik ciri untuk pembetulan keseluruhan kedudukan penempatan komponen. Kaedah penentukuran titik rujukan pada papan litar boleh dibahagikan kepada tiga jenis: penggunaan penentukuran bersepadu titik rujukan untuk semua komponen di papan; penggunaan titik rujukan pada papan teka-teki untuk membetulkan teka-teki dan penentukuran komponen papan mengimbanginya; penggunaan titik rujukan di sebelah komponen untuk membetulkan komponen ketepatan tinggi tunggal tempatan.
