SMT Pick and Place Machine dengan 6 kepala kamera terbang

Neoden7 telah dihentikan. Mencari peningkatan?

Cari neoden9- Alternatif yang lebih kuat dan unggul yang merupakan pilihan yang sesuai untuk keperluan anda.

Cari neoden9

Pilihan SMT dan Mesin Tempat Berkebelas Tinggi

Pengenalan SMT Pick and Place Machine

Neoden7 PCB Prototyping Machine Ciri -ciri 6 Pick serentak - kepala, telah direka untuk memudahkan penggunaan, kecekapan, keberkesanan kos dan peningkatan kebolehpercayaan dan keserasian. Menggunakan servomotor linear yang baru, sangat cekap, mencerahkan dan mengeras unit kepala, dan mengkaji kelajuan penempatan sebanyak 14,000 cph. Sesuai untuk mesin prototyping PCB, kecil - mesin pengeluaran batch sederhana.

Spesifikasi SMT Pick and Place Machine

Ciri -ciri Pilihan SMT dan Mesin Tempat

1. Sistem penglihatan terbang bersepadu.

2. Panasonic servo didorong.

3. 6 Pilih serentak - kepala.

4. Kadar penempatan sehingga 14,000 cph.

5. Tempat, pengurus, dan komponen trek dengan tepat dengan pengumpan pneumatik pintar.

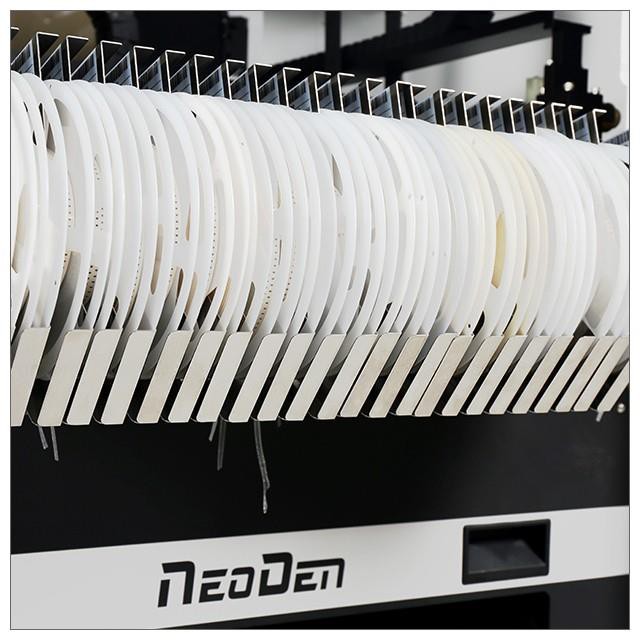

6. Sehingga 64pcs (semua dalam 8mm) pengumpan pita.

7. Tepat meletakkan pelbagai komponen termasuk 0402, LED, BGA, 0.4mm Pitch QFP, penyambung SMT dan banyak lagi.

8. Sokongan pita potong, longgar, tiub, atau pengumpan dulang.

Perincian

Jika anda memerlukan garis kecil, kami juga mempunyai banyak pilihan untuk anda.

Kos buruh - seperti yang dinyatakan sebelum kos buruh bergantung kepada rantau ini di mana papan sedang dipasang kerana perhimpunan tidak hanya termasuk proses automatik tetapi juga memerlukan interaksi manusia. Jadi jika buruh murah maka jumlah kos pasti akan lebih murah. Sebagai contoh, lembaga yang dipasang di Amerika Utara akan menjadi 3 hingga 4 kali lebih mahal berbanding dengan yang dipasang di Asia kerana ketersediaan buruh murah dan mahir. Walaupun kos buruh di Asia telah menyaksikan peningkatan drastik sejak sedekad yang lalu tetapi kos keseluruhan masih lebih murah.

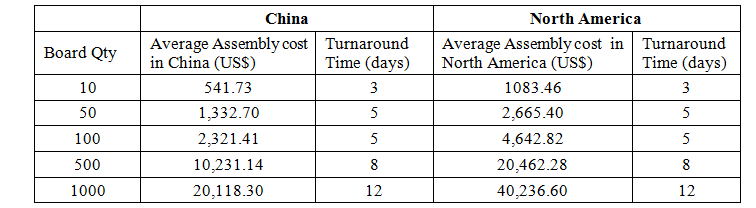

Marilah kita melihat perbandingan harga papan 2 lapisan mudah yang dipasang di Amerika Utara dan China.


Berikut adalah jadual yang mewakili pakej yang berbeza yang digunakan untuk mengira kos pemasangan yang disebutkan di atas:

Tetapi kos yang dikurangkan ini datang dengan beberapa cabaran tambahan seperti kos penghantaran, kelewatan komunikasi disebabkan oleh perbezaan zon masa yang seterusnya meningkatkan masa giliran sehingga meningkatkan kos sebanyak kira -kira 10 hingga 20%.

Masa pemulihan - Kos pemasangan mungkin berbeza dengan masa pemulihan juga. Masa perhimpunan yang lebih pendek boleh meningkatkan kos sebanyak lebih daripada 30% -200% berbanding dengan masa pemasangan biasa. Bagi perhimpunan yang dipercepatkan kadang -kadang pengeluar mungkin perlu memegang pesanan yang sedia ada dan menumpukan pada perintah yang dipercepatkan, penghantaran dipercepatkan juga lebih tinggi dan dalam beberapa kes lokasi pembuatan mungkin juga perlu dikompromikan untuk memenuhi tarikh akhir sehingga meningkatkan kos pemasangan dalam beberapa kes.

Kuantiti papan yang akan dipasang - harga perhimpunan boleh agak menipu apabila dalam kuantiti yang lebih kecil. Jumlah kos perhimpunan untuk papan prototaip mungkin kelihatan kurang jika dibandingkan dengan jumlah kos papan apabila dihasilkan dalam kuantiti yang lebih besar. Tetapi satu perkara yang orang tidak dapat melihat adalah bahawa harga unit pemasangan turun ke tahap yang sangat besar apabila dihasilkan dalam kuantiti yang banyak. Banyak faktor menambah kos untuk pemasangan seperti persediaan awal, stensil, dan pengaturcaraan. Oleh itu, dalam hal prototaip papan kos ini akan menjadi sangat penting tetapi dalam hal kuantiti yang lebih besar, kos ini menjadi tidak penting kerana mereka adalah satu - kos waktu dan tidak perlu diterbitkan lagi dan lagi.

Teknologi yang digunakan - satu lagi faktor penting yang memainkan peranan penting dalam kos pemasangan adalah jenis teknologi yang digunakan sama ada melalui teknologi lubang - atau teknologi gunung permukaan (SMT) atau kadang -kadang kedua -duanya. Walaupun SMT lebih murah kerana kos awal persediaan yang rendah kerana tahap automasi yang tinggi dan ketumpatan komponen yang lebih tinggi tetapi kadang -kadang tidak dapat dielakkan mempunyai semua peranti mount permukaan (SMD) di papan. Pada ketika ini melalui teknologi lubang bertindak. Oleh itu, kita melihat kenaikan kos kerana ia memerlukan penggerudian tambahan papan dan pengurangan di kawasan penghalaan.

Pembungkusan bahagian - Komponen elektronik datang dalam pakej yang berbeza, oleh itu kos pemasangan juga boleh berbeza dengan pembungkusan bahagian -bahagian. Bahagian seperti BGA dan QFN mempunyai kos pemasangan yang lebih tinggi kerana bahagian -bahagian ini mempunyai sambungan elektrik di bawahnya dan ia memerlukan sumber ketepatan yang lebih tinggi untuk meletakkan bahagian -bahagian ini. Mereka juga memerlukan pemeriksaan ray x - untuk memeriksa lompang dan litar pintas antara pin. Ini meningkatkan kos pemasangan bahagian -bahagian ini secara relatif kepada pakej yang lebih generik seperti SMD, 0603, 0805, 1206 dll.

Untuk meringkaskan, kos pemasangan PCB bergantung kepada kos buruh, stensil, masa pemulihan, kuantiti papan yang dipasang yang diperlukan dan pembungkusan bahagian yang digunakan. Kadang -kadang pengaturcaraan lembaga juga diperlukan tetapi Bittele tidak mengenakan bayaran apa -apa yuran pengaturcaraan.

Mengapa menggunakan SMT?

Pengejaran elektronik pelarut berlubang, sebelum ini digunakan palam - dalam komponen telah tidak dapat menjadi lebih kecil.

Fungsi elektronik lebih lengkap, tidak ada lagi elemen menindik litar bersepadu (IC), terutamanya skala besar -, IC yang sangat bersepadu, komponen gunung permukaan diperlukan.

Pengeluaran dan automasi batch, kilang memerlukan kos rendah -, tinggi - volum, pengeluaran produk berkualiti untuk memenuhi keperluan pelanggan dan meningkatkan kelebihan daya saing mereka.

Pembangunan komponen elektronik, pembangunan litar bersepadu (IC), pelbagai aplikasi bahan semikonduktor.

Revolusi elektronik dalam sains dan teknologi adalah penting untuk mengejar trend antarabangsa.
