Pilih dan Tempat Ketua SMT
NMesin pilih dan letak kepala eoDen 3V SMTvideo
Spesifikasi
Nama produk | Mesin pilih dan letak kepala NeoDen 3V SMT (Lanjutan) |
Bilangan kepala | 2 |
Penjajaran | Penglihatan |
Putaran | ±180 darjah |
Kadar Penempatan | 5000CPH (tanpa penglihatan); 3500CPH (dengan penglihatan) |
Kapasiti Penyalur | Suap pita: 44 (semua 8mm) |
Penyumpan getaran: 0~5 | |
Penyumpan dulang: 5~10 (Penyesuaian disokong) | |
Dimensi Papan | Maksimum: 320*390mm |
Julat Komponen | Komponen terkecil: 0402 |
Komponen terbesar: TQFP144 | |
Ketinggian maksimum: 5mm | |
Bilangan Pam | 3 |
Ketepatan Peletakan | ±0.02mm |
Sistem Operasi | Windows XP-NOVA |
Kuasa | 160~200W |
Bekalan Elektrik | 110V/220V |
Saiz Mesin | 820(L)*680(W)*410(H)mm |
Saiz Pembungkusan | 1001(L)*790(W)*568(H)mm |
| N.W./G.W. | 60Kg/85Kg |
Butiran

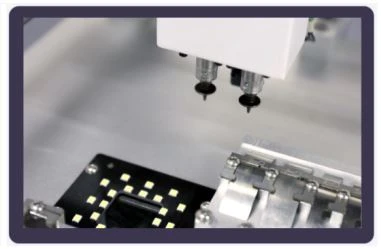

Sistem penglihatan penuh 2 kepala
2 kepala penempatan berketepatan tinggi dengan ±180 darjah
putaran boleh memenuhi keperluan pelbagai komponen.

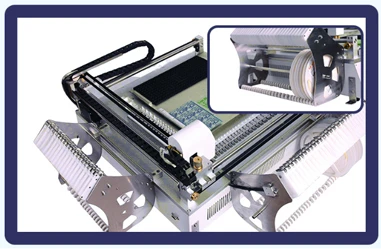

Kotak Peel Automatik yang Dipatenkan
Penggerak elektromagnet yang dipatenkan, anda tidak perlu menyingkirkannya
filem nilon terbuang secara manual, yang menjimatkan lebih banyak masa dan usaha anda.

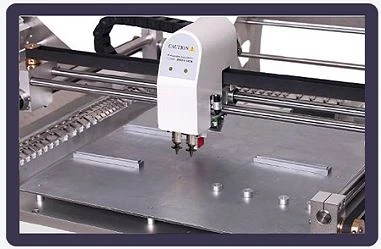

Kedudukan PCB yang fleksibel
Dengan menggunakan bar dan pin sokongan PCB, di mana sahaja anda mahu
untuk meletakkan PCB dan apa sahaja bentuk PCB anda,
semua boleh diuruskan dengan baik.

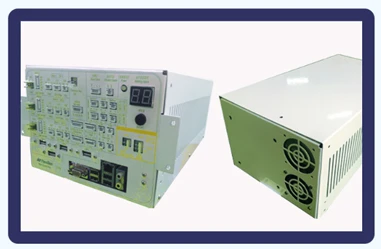

Pengawal Bersepadu
Prestasi yang lebih stabil dan lebih mudah untuk melakukan penyelenggaraan.

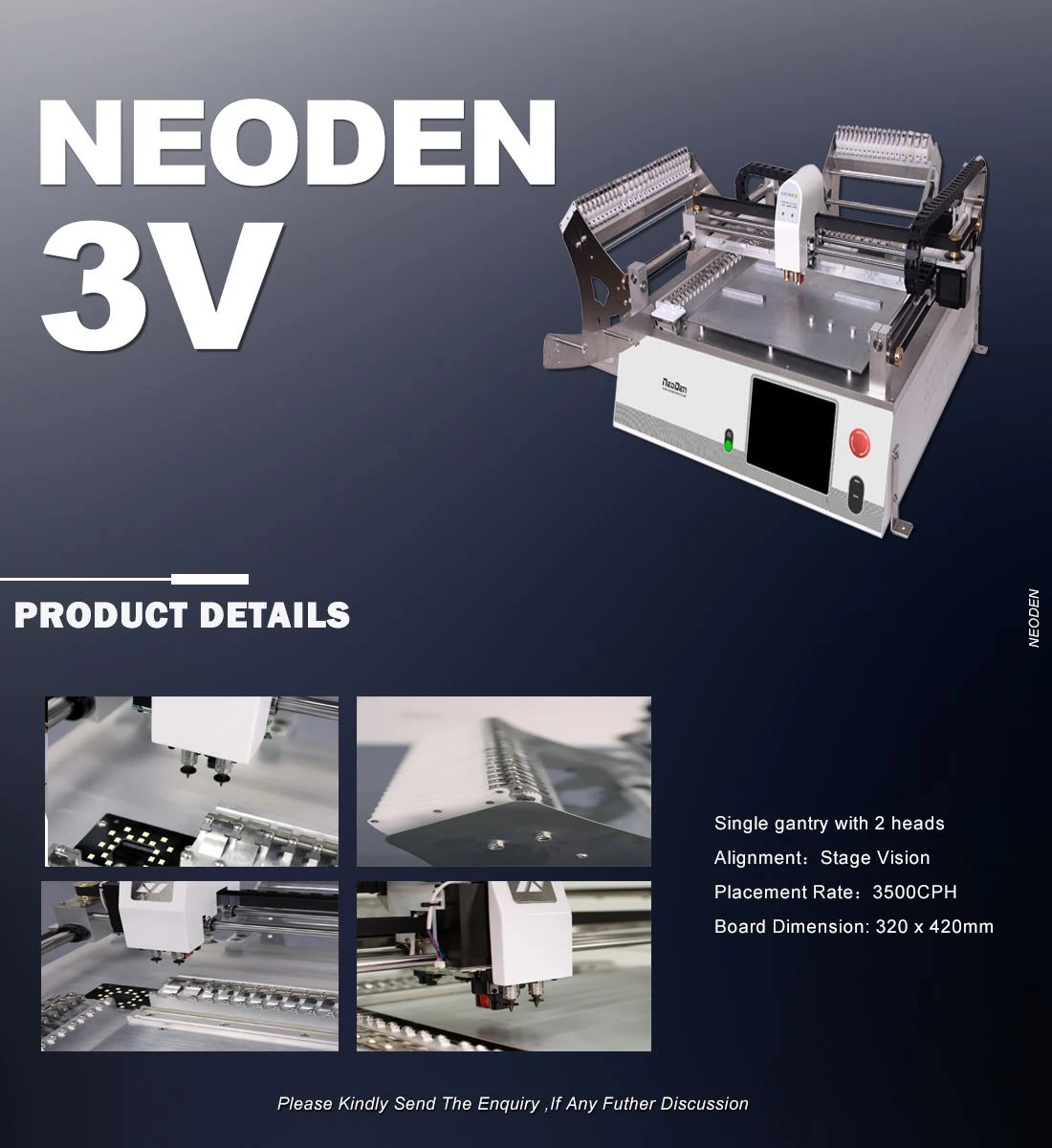

Pengenalan ringkas
Berbanding dengan versi sebelumnya TM245P, NeoDen 3V menggunakan kamera definisi tinggi yang boleh memasang kebanyakan jenis komponen termasuk cip mikro seperti 0402, IC nada halus seperti QFN dan sebagainya;
dan dengan kelajuan dan ketepatan tinggi, volum kecil, kuasa rendah, prestasi stabil dan operasi yang mudah, NeoDen 3V komited untuk mencipta nilai terhebat dan cuba memenuhi semua permintaan untuk pelanggan dalam pengeluaran sebenar.
Pengenalan produk
Pencetak stensil FP2636
1. Tapak getah boleh laras, pastikan kerataan semasa beroperasi.
2. Pembaris bingkai tetap stensil untuk garis rujukan, pastikan kerataan antara stensil dan PCB.
Mesin SMT NeoDen4
Pada terasnya, NeoDen4 ialah 4-paksi CNC dikawal Windows dengan empat muncung vakum yang berasingan, setiap satu disambungkan kepada pam vakumnya sendiri.
Mesin ini menggunakan sistem koordinat XY tunggal yang meliputi keseluruhan julat pergerakan kepala, iaitu 310x500mm.
Dengan resolusi .01mm (10µm) dan kebolehulangan 0.02mm (20µm), mana-mana koordinat X -Y boleh dikenal pasti sebagai lokasi penyuap, permulaan susunan komponen dalam dulang atau pita pendek , fiducial atau lokasi di mana komponen akan diletakkan pada papan litar.
Aliran semula ketuhar NeoDen IN6
Model baharu telah memintas keperluan untuk pemanas tiub, yang memberikan pengagihan suhu sekata di seluruh ketuhar aliran semula.
Dengan memateri PCB dalam perolakan sekata, semua komponen dipanaskan pada kadar yang sama.
Fail yang berfungsi boleh disimpan dalam ketuhar, dan kedua-dua format Celsius dan Fahrenheit tersedia kepada pengguna.
Ketuhar menggunakan sumber kuasa AC 110/220V dan mempunyai berat kasar (G1) sebanyak 57kg.
NeoDen IN6 dibina dengan kebuk pemanasan aloi aluminium.
Terutamanya pilihan yang baik untuk pelanggan yang lebih suka dalam projek prototaip sebagai peranti permulaan. Jika anda perlukan, sila hubungi kami.
Q1: Adakah sukar untuk menggunakan mesin ini?
A: Tidak, tidak sukar sama sekali.
Untuk pelanggan kami sebelum ini, paling lama 2 hari sudah cukup untuk belajar mengendalikan mesin.
Q2: Bolehkah kita menyesuaikan mesin?
A: Sudah tentu. Semua mesin kami boleh disesuaikan.
Q3: Bagaimana cara saya membayar?
A: Kawan saya, ada banyak cara.
T/T (kami lebih suka yang ini), Western Union, PayPal, pilih kegemaran anda.
Tentang kita
Jika anda perlukan, sila hubungi kami!
