Pilih dan Letakkan dengan Visi
NeoDen4 Pilih dan letak dengan Video penglihatan
NeoDen4 Pilih dan letakkan dengan penglihatan
Ciri
NeoDen4 Pick and place's Vision system pick and place machine NeoDen4, dengan kelajuan dan ketepatan tinggi, padat dalam badan, kuasa rendah, kualiti yang stabil dan operasi yang mudah.
Ia mengguna pakai sistem suapan kami yang baru dibangunkan yang boleh membantu untuk menggantikan pita dengan mudah dan memasang dengan lancar, bersama-sama dengan sistem penglihatan dan sistem suapan rel, komited untuk mencipta nilai hebat untuk pelanggan dalam pengeluaran PCB sebenar.
Spesifikasi
| Nama Produk | NeoDen4 Pilih dan letakkan dengan penglihatan | Julat Komponen | Saiz Terkecil: 0201 |
| Gaya Mesin | Gantry Tunggal dengan 4 Kepala | Saiz Terbesar: TQFP240 | |
| Kadar Penempatan | 4,000CPH | Ketinggian Maks: 5mm | |
| Dimensi Luaran | L 680*W 870*H 460mm | Pemberi makan | 48pcs |
| PCB terpakai maksimum | 290mm * 1200mm | Kuasa kerja purata | 220V/160W |
Butiran

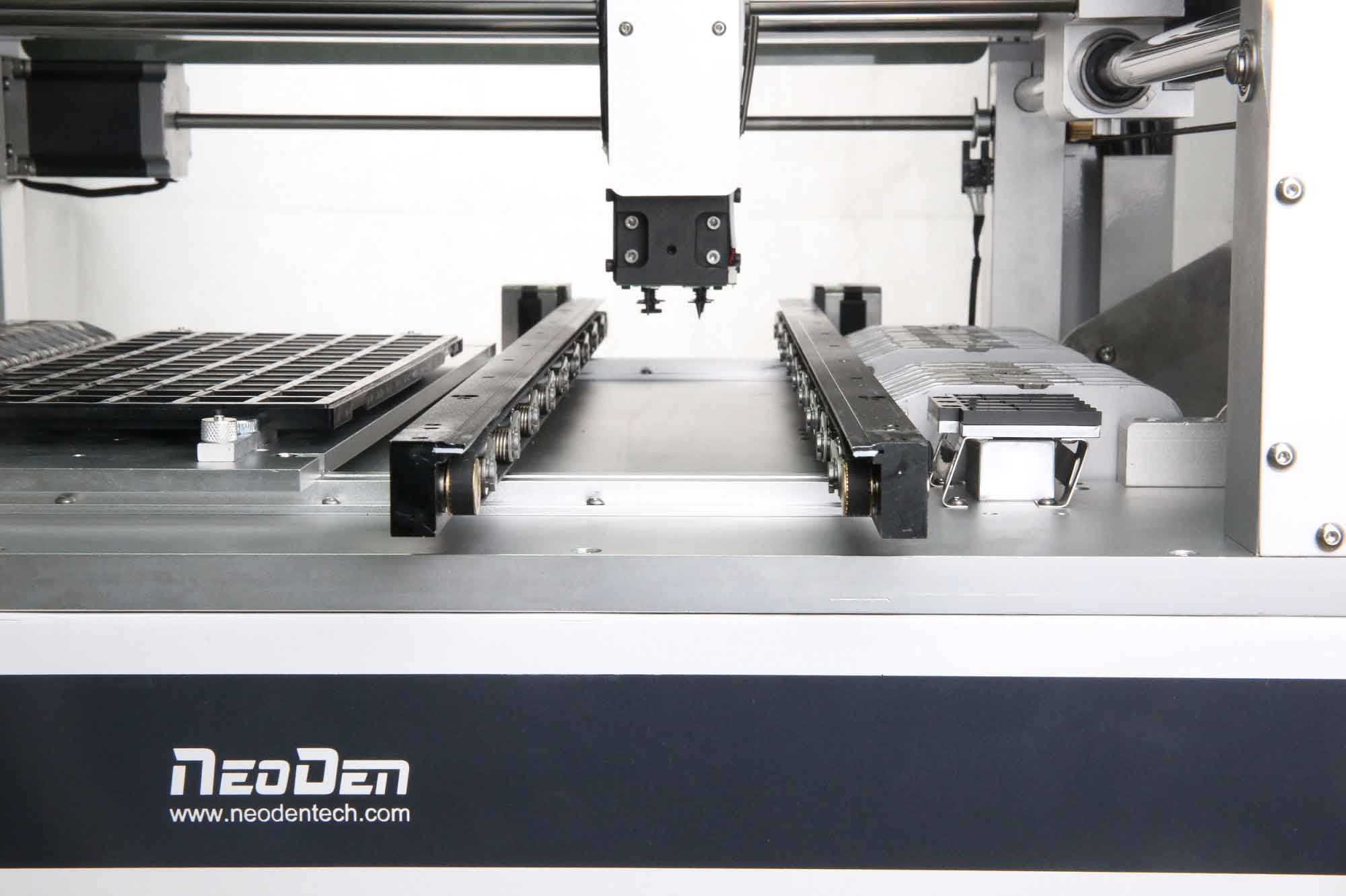

Dwi rel dalam talian
Mesin yang dilengkapi dengan sistem rel pemuatan automatik boleh memuatkan papan dari lebar, dan panjang.
Sistem rel membolehkan penyuapan automatik PCB, penjajaran automatik papan dengan kamera, dan lontar automatik dari hadapan mesin atau belakang.
Empat muncung berketepatan tinggi
1. Sebarang muncung saiz boleh dipasang di mana-mana empat lokasi di kepala.
2. Kepala pelekap direka bentuk dalam cara gandingan yang digantung, simetri sepenuhnya dan tahap tinggi, lebih lembut dan lebih cekap dilengkapi dengan empat kepala pelekap berketepatan tinggi, dipasang pada masa yang sama dengan putaran 360 darjah pada -180 hingga 180 .

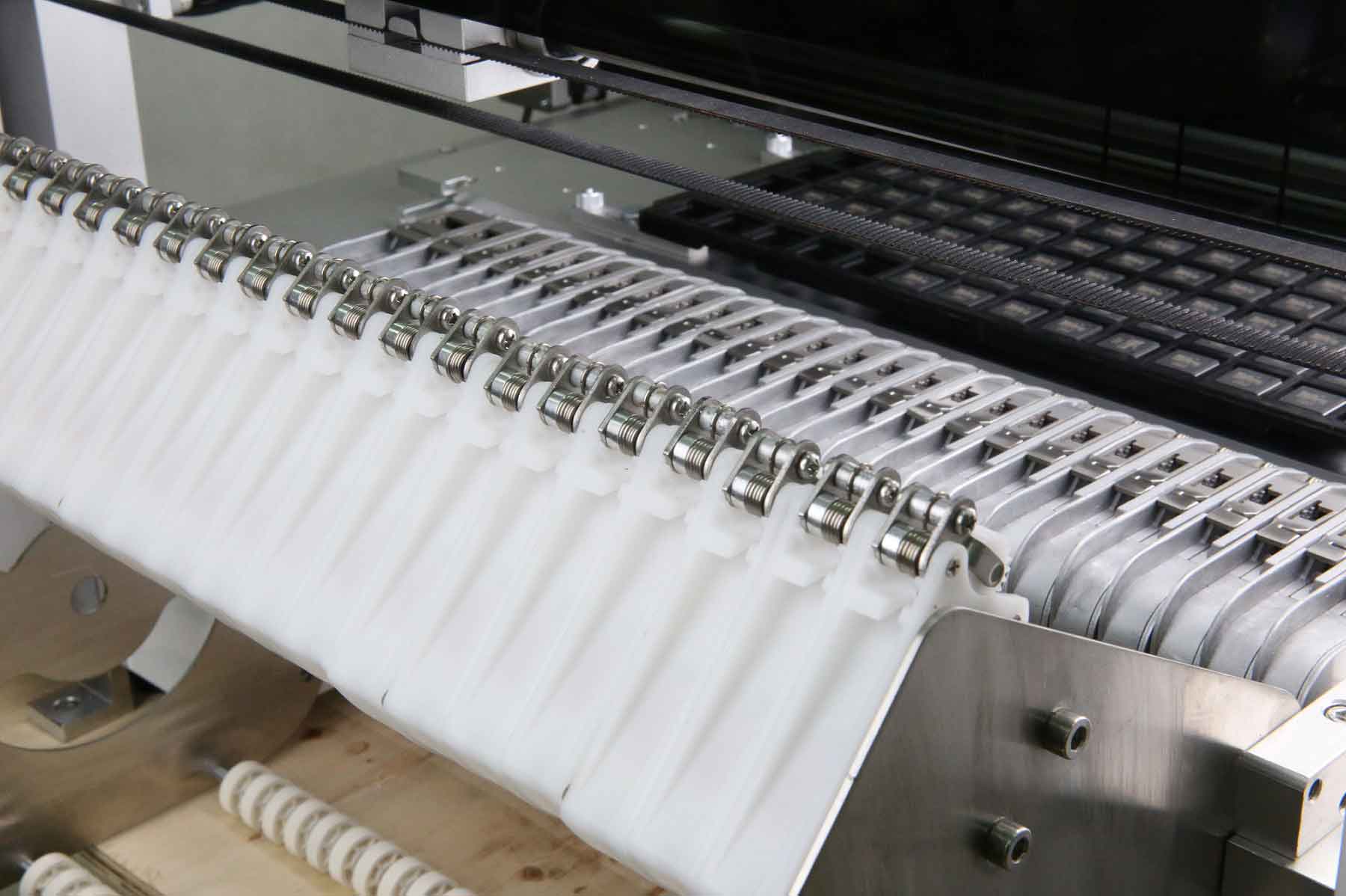

48 8penyumpan pita dan kekili mm
Penyumpan elektrik adalah murah tetapi unit terkawal mikropemproses canggih yang dipasangkan pengupas pita.
NeoDen4 boleh memuatkan sehingga 48 8mm penyuap pita dan kekili pada rel kiri dan kanannya, dan sebarang penyuap saiz (8, 12, 16 dan 24mm) boleh dipasang dalam sebarang kombinasi atau pesanan di sebelah kiri dan bahagian kanan mesin.
Jumlah ruang yang tersedia untuk komponen yang disuap dulang dan pita pendek bergantung pada hartanah yang tersedia di atas meja.
Sistem penglihatan
Kamera yang melihat ke bawah:
Pada kepala digunakan untuk lokasi ketepatan penyuap dan titik penempatan PCB.
Kamera yang memandang ke atas:
Sistem penglihatan mengira perbezaan antara kedudukan ideal dan sebenar (kedua-dua XY dan putaran), dan kemudian membetulkan sebarang ralat sebelum meletakkan komponen dengan tepat.
Pakej
Maklumat muncung
Fungsi
Pilih muncung yang sepadan (satu atau lebih daripada satu semuanya boleh diterima) mengikut komponen dan muncung telah ditetapkan pada mesin, maka mesin akan secara automatik menetapkan kepada setiap penyuap untuk memenuhi keperluan kerja kepala tunggal atau kepala berbilang yang bekerja bersama. Juga, mempunyai fungsi pengesan pada item ini.
Selaraskan
Muncung akan menjajarkan bahagian atas komponen pada penyuap yang sepadan apabila mengklik item ini.
Nota
1. Kandungan termasuk semua ciri NeoDen4, beberapa daripadanya mungkin tidak dilengkapi pada mesin anda.
2. Latihan asas dan pengetahuan asas SMT diperlukan untuk pengendali.
3. Untuk pemeriksaan rutin dan pembaikan, sila hubungi jualan untuk arahan pengendalian.

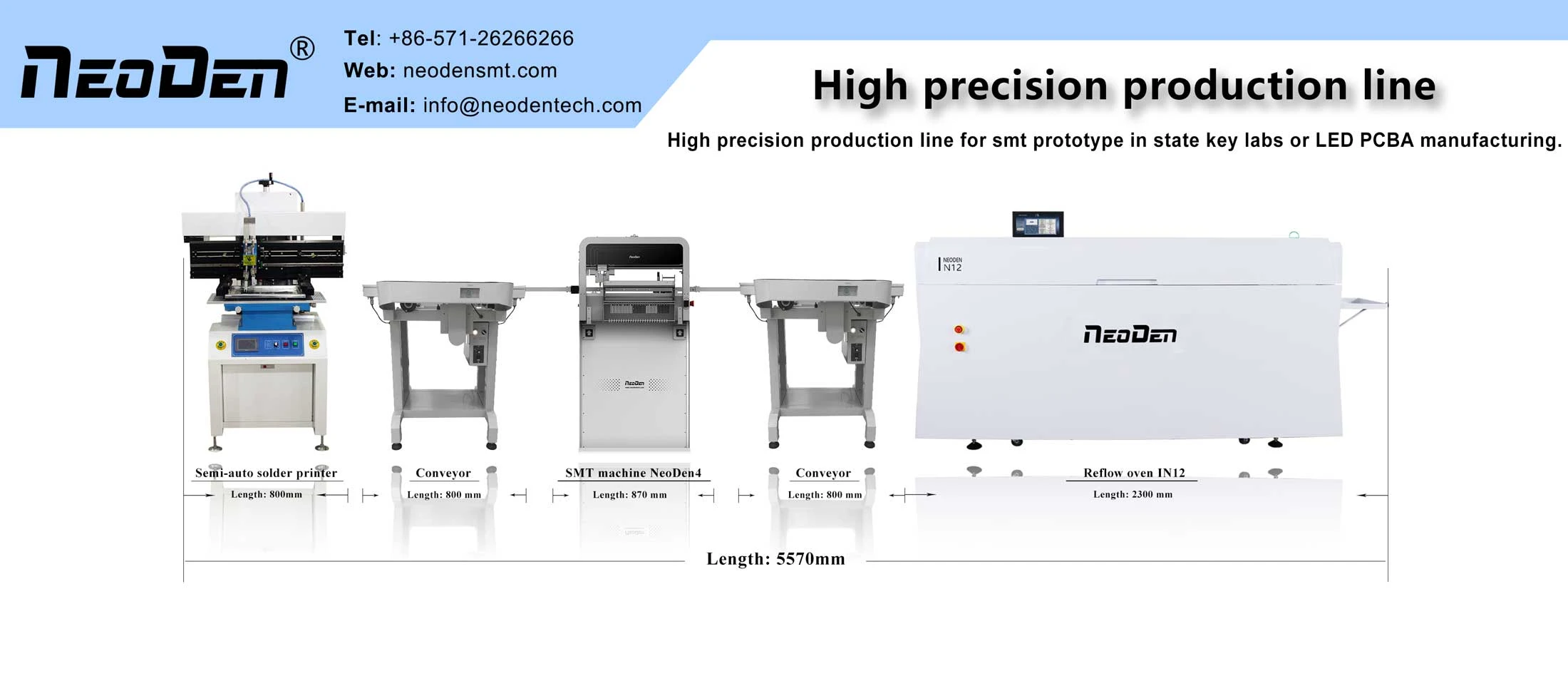

Menyediakan barisan pengeluaran pemasangan SMT sehenti
Soalan Lazim
Q1: Adakah anda menyediakan kemas kini perisian?
A: Pelanggan yang membeli mesin kami, kami boleh menawarkan perisian peningkatan percuma untuk anda.
Q2:Bagaimanakah saya boleh membeli mesin daripada anda?
J: (1) Rujuk kami dalam talian atau melalui e-mel
(2) Berunding dan sahkan harga akhir, penghantaran, kaedah pembayaran dan terma lain
(3) Hantarkan invois perfroma kepada anda dan sahkan pesanan anda
(4) Buat pembayaran mengikut kaedah yang diletakkan pada proforma nvoice
(5) Kami menyediakan pesanan anda dari segi invois proforma selepas mengesahkan pembayaran penuh anda. Dan semakan kualiti 100% sebelum penghantaran
(6) Hantar pesanan anda melalui ekspres atau melalui udara atau melalui laut.
Q3: Apakah produk yang anda jual?
A: Syarikat kami berurusan dalam produk berikut:
peralatan SMT
Aksesori SMT: Suapan, Bahagian suapan
Muncung SMT, mesin pembersih muncung, penapis muncung
