Pilih dan Letakkan Perhimpunan PCB
NeoDen4 memilih dan meletakkan Video pemasangan PCB
Ciri
NeoDen4 memilih dan meletakkan pemasangan PCB yang dipasang dengan kamera industri berkelajuan tinggi, membolehkan kamera dapat mengenali dan menyelaraskan komponen yang berbeza untuk empat kepala pemasangan.
Dengan bantuan kamera atas dan bawah, mereka akan memaparkan proses pengambilan dengan gambar definisi tinggi, memenuhi hampir semua keperluan pembuatan PCB&# 39.
Mesin NeoDen4 SMT dengan penyokong rel baik pemasangan lancar melalui rel automatik dan pemasangan kedudukan diri PCB, dapat diluaskan plat getaran untuk menyokong komponen pukal, mencapai pemasangan terbaik tanpa mengganggu.
Spesifikasi
| Nama Produk | NeoDen4 memilih dan meletakkan pemasangan PCB |
Gaya Mesin | Gantri Tunggal dengan 4 Kepala |
Kadar Penempatan | 5000PCS / H (penglihatan mati), 4000PCS / H (penglihatan aktif) |
Dimensi Luaran | L 680 * W 870 * H 480mm |
Kawasan PCB yang berkenaan | 350mm * 400mm |
Pengumpan | 48 keping |
Kuasa kerja purata | 220V/160W |
Julat Komponen | Saiz Terkecil: 0201 |
Saiz Terbesar: TQFP240 | |
Ketinggian Maksimum: 5mm |
Perincian
Rel automatik
A. Sokongan menyambung ke konveyor konvensional secara langsung.
B. Tetapkan kedudukan makan di mana sahaja.
C. Pasang papan bertindih dengan mudah.
Empat Muncung
Muncung saiz apa pun boleh dipasang
Direka dalam bentuk penggantungan, simetri sepenuhnya
Pasang pada masa yang sama dengan 360 darjah
Sistem penglihatan
(kamera melihat ke atas dan bawah)
Melengkapkandengan kamera CCD industri berkelajuan tinggi
Ketepatan penempatan yang sangat baik dari 0201 hinggaBGA
Pengumpan elektronik
Pengumpan pita-dan-kekili 8mm
Mengamalkan teknik pembetulan kesalahan makan
pegang hingga 5 tiub berasingan
Kawalan kualiti
Kami mempunyai QCperson untuk terus melakukan pemeriksaan sehingga pemeriksaan.
Semua produk mesti diperiksa sebelum penghantaran.
Kami melakukan pemeriksaan sebaris dan pemeriksaan akhir.
1. Semua bahan mentah diperiksa sebaik sahaja tiba di kilang kami.
2. Semua kepingan dan logo dan semua butiran diperiksa semasa pengeluaran.
3. Semua butiran pembungkusan diperiksa semasa pengeluaran.
4. Semua kualiti pengeluaran dan pembungkusan diperiksa pada pemeriksaan akhir setelah selesai.
Pencetak Pateri FP2636
1. Poros peredam lurus, pastikan bingkai tetap stensil dapat diikat pada sudut rawak, untuk meningkatkan kemudahan semasa beroperasi.
2. L menyokong dan pin untuk memperbaiki PCB, berlaku untuk pelbagai jenis PCB' pemasangan dan pencetakan, lebih fleksibel dan senang.
Reflow Oven IN6
Galas motor udara panas Jepun NSK dan wayar pemanasan Switzerland, tahan lama dan stabil.

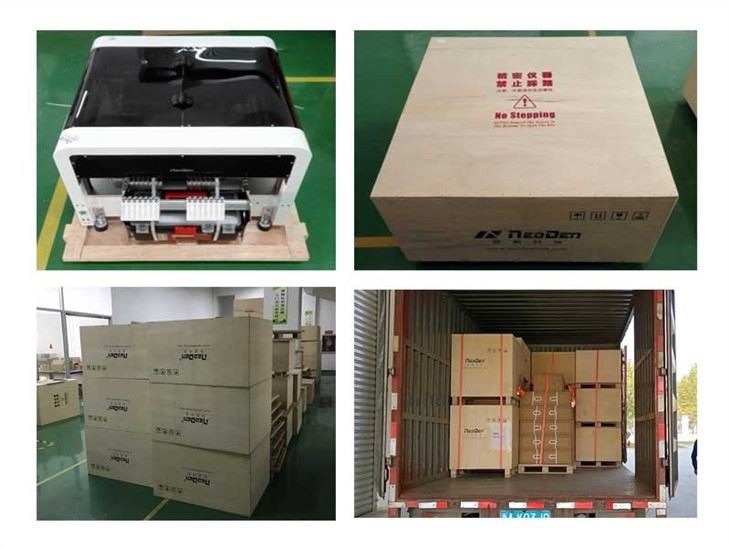

Pakej kadbod tugas berat yang diperkuat, ringan dan mesra alam.
Keluk suhu pematerian PCB dapat ditampilkan berdasarkan pengukuran masa nyata.
Q1:Bilakah saya dapat harga?
J: Biasanya kami memetik dalam 8 jam setelah kami mendapat pertanyaan anda.
Q2:Sejauh mana kilang anda dari lapangan terbang dan stesen kereta api?
J: Dari lapangan terbang sekitar 2 jam dengan kereta, dan dari stesen kereta api sekitar 30 minit. Kami boleh menjemput anda.
Q3:Bagaimana jaminan kualiti anda?
A: Kami mempunyai jaminan kualiti 100% kepada pelanggan. Kami akan bertanggungjawab untuk sebarang masalah kualiti.
Tentang kita
Zhejiang NeoDen Technology Co., Ltd. telah membuat dan mengeksport pelbagai mesin pilih dan letakkan kecil sejak tahun 2010. Dengan memanfaatkan R& berpengalaman kami sendiri, produksi terlatih, NeoDen memenangkan reputasi hebat dari pelanggan di seluruh dunia .
Dengan kehadiran global di lebih dari 130 negara, prestasi yang sangat baik, ketepatan tinggi dan kebolehpercayaan mesin NeoDen PNP menjadikannya sempurna untuk R& D, prototaip profesional dan pengeluaran kumpulan kecil hingga sederhana. Kami menyediakan penyelesaian profesional untuk peralatan SMT sehenti.
Sekiranya anda memerlukan, sila hubungi kami!
