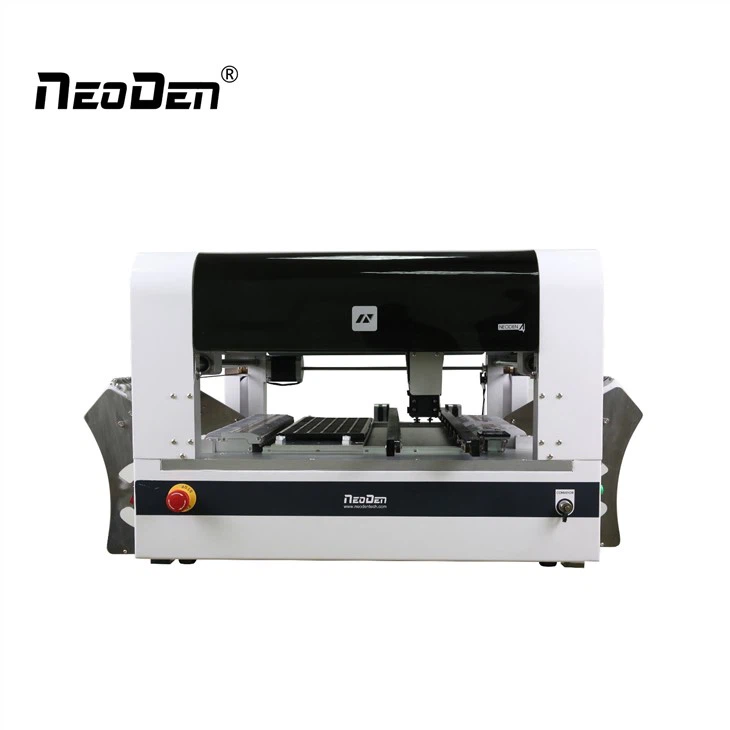

Pilih dan Letakkan Kit Mesin
■ Kadar Penempatan sehingga 4,000CPH
■ Saiz terkecil 0201 kepada saiz terbesar TQFP240
■ Kapasiti Feeder 48 pcs Feeder
Kit mesin Pilih dan letak NeoDen4 mempunyai kamera-atas dan bawah, mereka akan memaparkan proses pemilihan dengan imej definisi tinggi. Gandakan kecekapan sambil memastikan ketepatan.
Product Details ofPilih dan Letakkan Kit Mesin
Ciri-ciri Mesin SMT NeoDen4
Kit mesin Pick and place NeoDen4 datang dalam dua versi asas.
Model asas menggunakan lekapan magnetik untuk memegang PCB pada tempatnya, dan versi rel menampilkan sistem suapan automatik yang akan memajukan papan ke kedudukan yang sepatutnya dan mengeluarkan PCB yang dipasang kembali kepada pengguna atau keluar dari belakang mesin terus ke dalam ketuhar aliran semula.
Kepala tunggal memegang empat muncung-boleh dikawal secara berasingan. Lapan jenis muncung berbeza tersedia, dan boleh digabungkan dalam sebarang kombinasi untuk disesuaikan dengan BOM anda.
Setiap muncung mempunyai 12mm perjalanan dalam paksi Z (untuk ketinggian komponen maksimum 5mm) dengan 360 darjah putaran.
Dan setiap muncung dijajarkan dengan tepat berhubung dengan kamera CCD resolusi tinggi, jadi anda boleh mengenal pasti kedua-dua koordinat pilih dan letak untuk semua muncung dengan satu imej.
Muncung bukan plastik acuan murah, tetapi dimesin dengan ketepatan di kilang Neoden daripada reka bentuk proprietari dan dikuasakan oleh empat pam vakum dalaman bebas.
Spesifikasi
| Nama produk | NeoDen4 Pilih dan letak kit mesin |
|
Gaya Mesin |
Gantry Tunggal dengan 4 Kepala |
|
Kadar Penempatan |
4000CPH |
|
Dimensi Luaran |
L 680*W 870*H 460mm |
|
PCB terpakai maksimum |
290mm*1200mm |
|
Pemberi makan |
48pcs |
|
Kuasa kerja purata |
220V/160W |
|
Julat Komponen |
Saiz Terkecil: 0201 |
|
Saiz Terbesar: TQFP240 |
|
|
Ketinggian Maks: 5mm |
Butiran

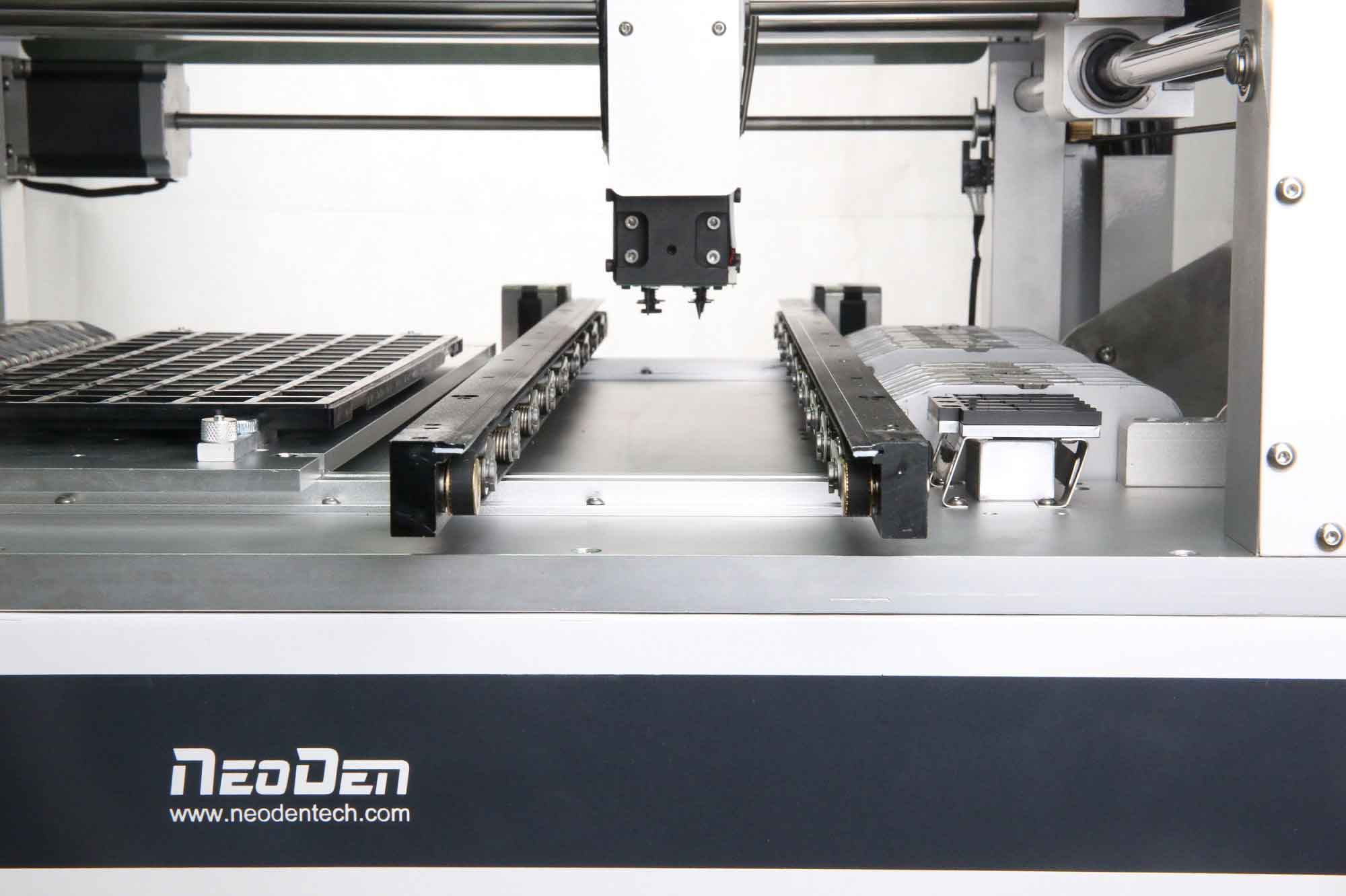

On-dwi rel
A. Sokongan menyambung terus ke penghantar konvensional.
B. Tetapkan kedudukan penyusuan di mana-mana sahaja.
C. Lekapkan papan panjang dengan mudah.

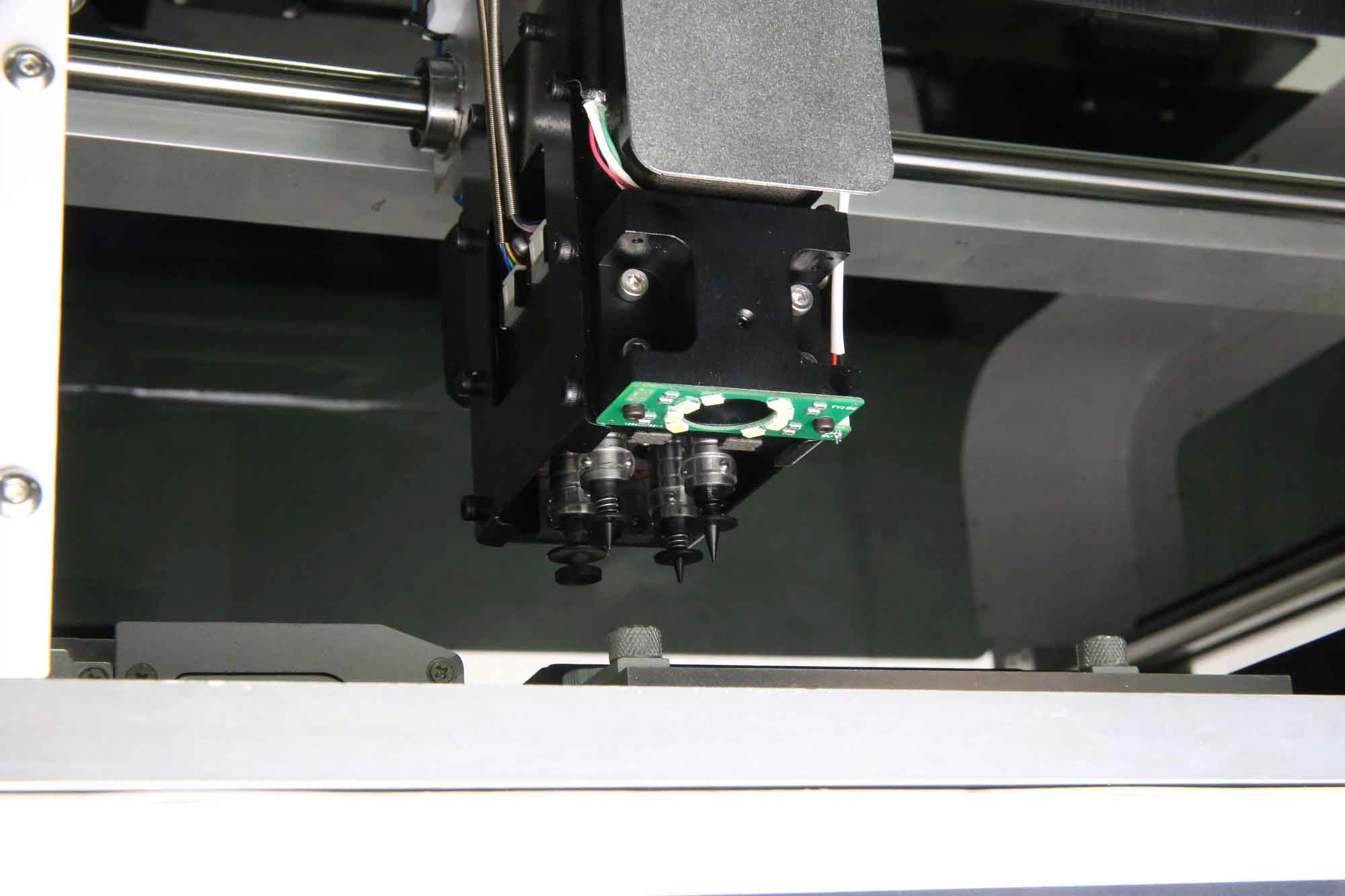

Empat muncung berketepatan tinggi
Sebarang muncung saiz boleh dipasang.
Direka dengan cara gandingan yang digantung, simetri sepenuhnya dan tahap tinggi.
Lekapkan pada masa yang sama dengan putaran 360 darjah pada -180 hingga 180.

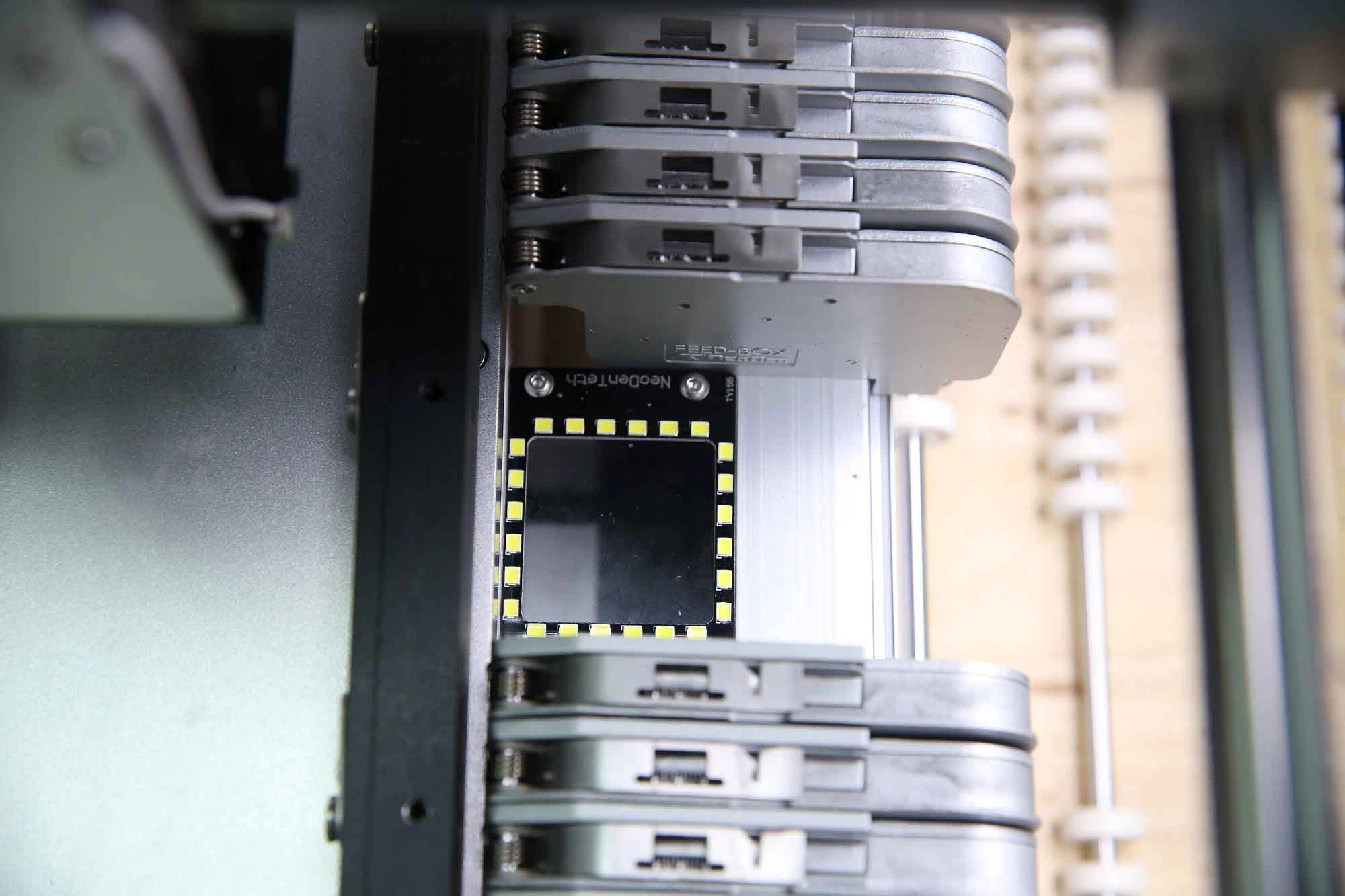

Pengumpan elektronik
Mengguna pakai teknik pembetulan ralat suapan.
Direka dengan cara gandingan yang digantung, simetri sepenuhnya dan tahap tinggi.
Sistem penglihatan
(kamera pandang atas-pandang ke bawah-)
Dilengkapi dengan kamera CCD industri berkelajuan tinggi.
Ketepatan peletakan yang dipertingkatkan daripada 0201 kepada BGA.
Video Kit Mesin Pilih dan Letak NeoDen4
Pembungkusan & Penghantaran
Pembungkusan: Satu bahagian dalam satu kes kayu
Kuantiti yang sesuai untuk kes kayu eksport
aksesori pembungkusan lain secara biasa
Pembungkusan yang diperlukan pelanggan tersedia
Penghantaran: melalui udara, laut, atau ekspres
Masa penghantaran: kira-kira 15 ~ 30 hari selepas butiran pesanan dan pengeluaran disahkan.
pakej
Sediakan-sehenti barisan pengeluaran pemasangan SMT
Tentang Kami
Kilang
pensijilan
pameran
Jika anda perlukan, sila hubungi kami!
Soalan Lazim
S1. Bilakah saya boleh mendapatkan harga?
A: Biasanya kami memetik dalam tempoh 8 jam selepas kami mendapat pertanyaan anda.
S2. Borang pembayaran yang manakah boleh anda terima?
A: T/T, Western Union, PayPal dll.
Kami menerima sebarang tempoh pembayaran yang mudah dan pantas.
S3. Apakah tempoh penghantaran anda?
J: Istilah penghantaran biasa kami ialah FOB Xiamen. Kami juga menerima EXW, CFR, CIF, DDP, DDU dll.
Kami akan menawarkan caj penghantaran kepada anda dan anda boleh memilih yang mana yang paling mudah dan berkesan untuk anda.
S4. Apakah produk anda?
A: Mesin SMT, AOI, ketuhar aliran semula, pemuat PCB, pencetak stensil.
S5. Apakah MOQ untuk produk anda?
A: Biasanya 1 set.
