Mesin Pilih dan Letak Automatik untuk Pemasangan LED
Penerangan

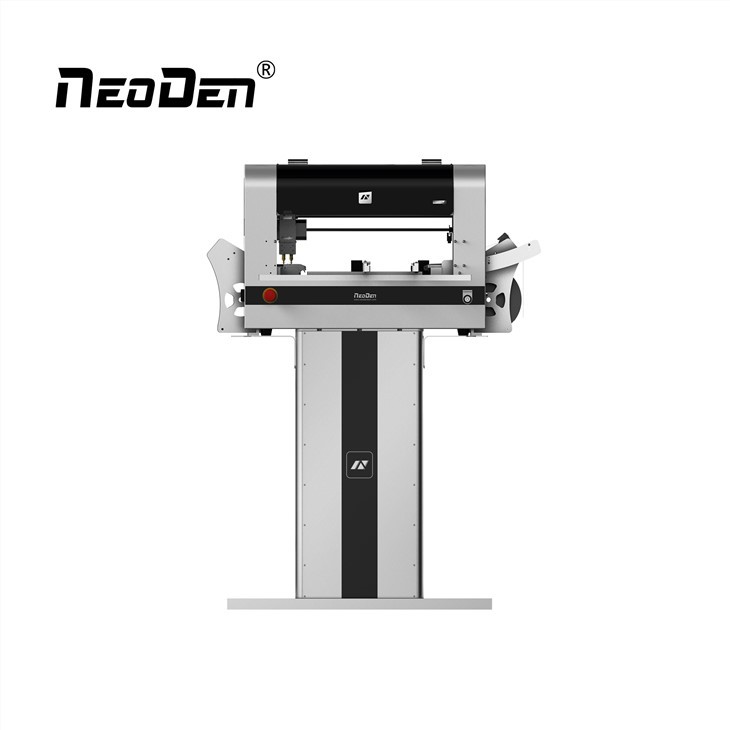

NeoDen4 adalah Mesin Pilih dan Letak Automatik untuk Pemasangan LED, yang menampilkan kelenturan komponen, fleksibiliti PCB dan fleksibiliti pengeluaran.
Ia mempunyai 4 kepala, sistem penglihatan, rel automatik, 48 pengumpan elektrik dan penghantar yang disokong.
Kapasiti NeoDen&# 39 adalah dari 0201, 0402 hingga BGA, QFN.
Dengan rel automatiknya, NeoDen4 dapat digunakan untuk jalur LED 0.8m / 1.2m / 1.5m.
Beberapa ulasan dan maklum balas daripada pelanggan mengenai ini Mesin Pemilih dan Tempat Automatik untuk Pemasangan LED lebih kuat daripada apa yang kami katakan.
Spesifikasi
Model | NeoDen4 |
Gaya mesin | Gantri tunggal dengan 4 kepala |
Penjajaran | Visi Tahap |
Kadar Penempatan | Visi mengenai:5,000CPH |
Penglihatan mati:10,000CPH (Optimum) | |
Kapasiti Pengumpan | Pengumpan pita: 48 (semua 8mm) |
Pengumpan getaran: 5 | |
Pengumpan dulang: 5 | |
Julat Komponen | Saiz Terkecil: 0201 |
Saiz Terbesar:32x32mm (Pitch Lead 0.5mm) | |
Ketinggian Maksimum | 5mm |
Putaran | ±180° |
Ketepatan Penempatan | ± 0.02mm |
Kebolehulangan XY | ± 0.02mm |
Dimensi Papan (mm) | Maksimum:310 x 1500mm |
| 140 x1500mm (Dengan 1 Baki wafel) | |
Kawalan Utama | GUI |
Bekalan Elektrik | 110V/220V |
Kuasa | 180W |
Dimensi Luaran (mm) | Saiz mesin:870(L)x680(W)x480(H) |
Saiz pembungkusan:940(L)x740(W)x600(H) | |
Berat | Berat Bersih: 60Kgs |
Berat kasar:80kgs |
ciri-ciri
1. Sistem penglihatan dua (camer yang melihat ke atas dan bawah), mengenal pasti dan menentukur komponen yang berbeza pada satu masa, meningkatkan ketepatan penempatan dari 0201 hingga BGA;
2. Pengumpan elektrik automatik, mengurangkan penyimpangan makan;
3. Konveyor umum disokong, jadi barisan pengeluaran SMT dapat disiapkan, yang lebih menjimatkan masa dan menjimatkan tenaga kerja;
4. Empat penempatan kepala boleh mengambil dan menentukur komponen pada satu masa;
5. Peranti ini menyokong peningkatan sistem jauh, NeoDen menyediakan perkhidmatan peningkatan sistem sepanjang hayat secara percuma kepada anda;
6. Paparan 19in menyumbang kepada operasi yang lebih mudah dan senang.
Kesan penempatan
Prosedur Standard Pemasangan Lembaga
Langkah 1. Pencetak Pateri
Letakkan sebilangan kecil pasta solder pada setiap pad di mana komponen akan duduk.
Untuk mempercepat proses ini, stensil diletakkan di atas papan, dan pasta dilumurkan di atas stensil dengan alat pemeras logam.
Langkah2. Pilih dan Letakkan Mesin
Setelah papan dilekatkan, kita perlu meletakkan komponen di atas (Ini boleh dilakukan dengan tangan atau mesin.)
Mesin pick and place (PNP) menggunakan vakum untuk mengangkat komponen dari sekeping pita, memutarnya ke arah yang betul, kemudian meletakkannya di papan litar yang telah dilapisi dengan solder pasta.
Mesin tosetupa memerlukan beberapa jam untuk membina pemasangan, tetapi setelah semuanya berjalan, ia sangat pantas.
Langkah3. Reflow Oven
Selepas memilih dan meletakkan, pasta mesti dimasukkan semula untuk membuat sendi pateri padat.
Papan diletakkan di atas tali sawat yang bergerak perlahan melalui ketuhar besar, sehingga paparan papan menjadi panas yang cukup untuk mencairkan pateri (kira-kira 250 ° C!).
Semasa papan bergerak melalui ketuhar, ia menghadapi zon suhu yang berbeza, yang membolehkannya memanaskan dan menyejukkan pada kadar terkawal.
NeoDen4 automatik memilih dan meletakkan muncung mesin
NeoDen4 memilih dan meletakkan aksesori mesin
