SMT pengetahuan asas
1. teknologi Gunung permukaan-SMT (teknologi permukaan Gunung)
Apa itu SMT:

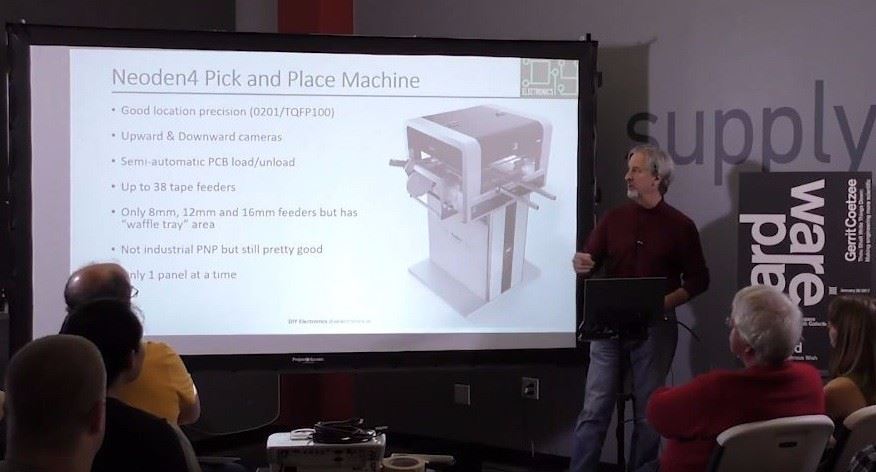

Secara umumnya merujuk kepada penggunaan peralatan pemasangan automatik untuk melampirkan secara langsung dan pateri cip-jenis dan mesin atau peranti pemasangan permukaan yang pendek (dirujuk sebagai SMC/SMD), sering dipanggil komponen cip) ke permukaan papan litar bercetak (PCB) atau teknologi pemasangan elektronik lain pada kedudukan yang ditentukan pada permukaan substrat, juga dikenali sebagai teknologi permukaan gunung atau teknologi Gunung permukaan, dirujuk sebagai SMT (teknologi permukaan Gunung).
SMT merupakan teknologi industri yang baru muncul dalam industri elektronik. Peningkatan dan pembangunan pesat adalah revolusi dalam industri pemasangan elektronik. Ia dikenali sebagai "bintang meningkat" industri elektronik. Ia membuat pemasangan elektronik lebih dan lebih cepat dan lebih mudah, ia adalah, lebih cepat dan lebih cepat penggantian pelbagai produk elektronik, tahap integrasi yang lebih tinggi, dan lebih murah harga, telah membuat sumbangan besar kepada pembangunan pesat IT (teknologi maklumat) industri.
Teknologi permukaan Gunung dibangunkan dari teknologi pembuatan litar komponen. Dari 1957 hingga sekarang, pembangunan SMT telah melalui tiga peringkat:
Peringkat pertama (1970-1975): matlamat teknikal utama adalah untuk mengaplikasikan komponen cip miniaturized dalam pengeluaran dan pembuatan elektrik hibrid (dipanggil litar filem tebal di China). Dari perspektif ini, SMT adalah amat penting bagi Penyepaduan proses pembuatan dan pembangunan Teknologi litar telah memberi sumbangan yang ketara; pada masa yang sama, SMT telah mula digunakan secara meluas dalam produk awam seperti jam tangan elektronik kuarza dan Kalkulator elektronik.
Peringkat kedua (1976-1985): untuk mempromosikan miniaturisasi pesat dan multi-fungsian produk elektronik, dan mula digunakan secara meluas dalam produk seperti kamera video, radio alat dengar dan kamera elektronik; pada masa yang sama, sebilangan besar peralatan automatik untuk pemasangan permukaan telah dibangunkan selepas pembangunan, teknologi pemasangan dan bahan sokongan komponen cip juga telah matang, meletakkan asas untuk pembangunan besar SMT.
Peringkat ketiga (1986-sekarang): Matlamat utama adalah untuk mengurangkan kos dan meningkatkan lagi nisbah prestasi harga produk elektronik. Dengan kematangan teknologi SMT dan peningkatan kebolehpercayaan proses, produk elektronik yang digunakan dalam medan tentera dan pelaburan (peralatan komunikasi komputer kelengkapan industri) telah berkembang dengan cepat. Pada masa yang sama, sebilangan besar peralatan pemasangan automatik dan kaedah proses telah muncul untuk membuat komponen cip pertumbuhan pesat dalam penggunaan PCBs telah mempercepatkan penurunan dalam jumlah kos produk elektronik.
2. fitur SMT:
(1) kepadatan perhimpunan tinggi, saiz kecil dan berat ringan produk elektronik. Isipadu dan berat komponen SMD hanya kira-kira 1/10 komponen plug-in tradisional. Secara umumnya, selepas SMT diterima pakai, jumlah produk elektronik dikurangkan sebanyak 40% ~ 60% dan berat dikurangkan sebanyak 60%. ~ 80%.
(2) kebolehpercayaan yang tinggi, keupayaan anti-getaran yang kuat, dan kadar kecacatan bersama yang rendah.
(3) ciri frekuensi tinggi yang baik, mengurangkan gangguan elektromagnet dan frekuensi radio.
(4) adalah mudah untuk merealisasikan automasi dan meningkatkan kecekapan pengeluaran.
(5) Simpan bahan, tenaga, peralatan, tenaga kerja, masa, dan sebagainya.
3. pengkelasan kaedah Gunung permukaan: menurut proses yang berbeza daripada SMT, SMT dibahagikan kepada proses Pendispensan (pemukian gelombang) dan proses membuat pateri (reflow).
Perbezaan utama mereka adalah:
(1) proses sebelum menampal adalah berbeza. Bekas menggunakan gam tampalan dan yang digunakan menggunakan pateri paste.

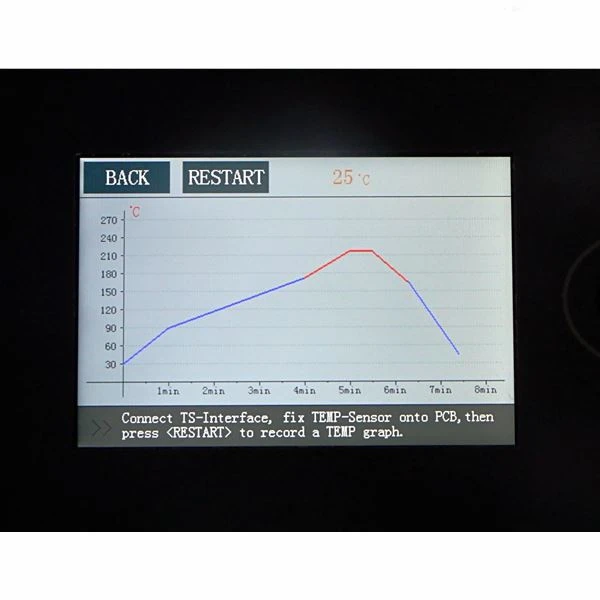

(2) proses selepas menampal adalah berbeza. Bekas lulus melalui ketuhar aliran semula untuk mengubati gam dan tampal komponen kepada papan PCB. Pematerian gelombang diperlukan; melalui ketuhar aliran semula untuk pematerian.
4. menurut proses SMT, ia boleh dibahagikan kepada jenis berikut: proses pemasangan sisi tunggal, proses pemasangan dua belah, proses pembungkusan campuran dua belah
(1) pasang menggunakan hanya komponen Gunung permukaan
A. perhimpunan satu sisi dengan hanya pemasangan permukaan (proses pelekap tunggal) proses: tampal skrin cetakan → komponen pelekap → pematerian rendah
B. perhimpunan dua kali dengan hanya pemasangan permukaan (proses pemasangan dua belah): muat pencetak skrin tampal → komponen pemasangan → rendah pematerian → bahagian belakang → cetak skrin yang pes → komponen pelekap → aliran semula.
(2) berhimpun dengan komponen Gunung permukaan di satu sisi dan campuran komponen Gunung permukaan dan komponen yang diforated di sisi lain (proses pemasangan bercampur dua sisi)
Proses 1: Paparan pateri skrin (bahagian atas) → komponen pemasangan → aliran semula solur → bahagian belakang → Pendispensan (bahagian bawah) → komponen pemasangan → suhu tinggi mengubati → bahagian belakang → komponen yang dimasukkan tangan → pematerombak
Proses 2: Paparan pateri skrin (bahagian atas) → komponen pemasangan → aliran semula pematerian → pasang masuk Mesin (bahagian atas) → bahagian belakang → Pendispensan (bahagian bawah) → tampalan → pengawetan suhu tinggi → pematerian gelombang
(3) permukaan atas menggunakan komponen yang berlubang dan permukaan bawah menggunakan komponen Gunung permukaan (proses pemasangan bercampur dua sisi)
Proses 1: Pendispensan → komponen pelekap → pengawetan suhu tinggi → bahagian belakang → tangan memasukkan komponen → pempelan gelombang
Proses 2: plug-in Mesin → bahagian belakang → Pendispensan → tampalan suhu tinggi, →
Proses tertentu
1. aliran proses pemasangan permukaan tunggal menggunakan pateri tampal kepada komponen gunung dan pematerian rendah
2. proses pemasangan permukaan dua sisi yang mengalir sisi dikenakan pes ke atas komponen gunung dan bahagian yang tidak sesuai untuk digarapkan dengan menggunakan patder tampal kepada komponen gunung dan pematerian rendah
3. perhimpunan campuran tunggal (SMD dan THC adalah di sebelah yang sama) satu bahagian menggunakan pateri paste untuk Mount SMD aliran semula solaterakan suatu sisi yang saling menyamar THC B gelombang sisi.
4. perhimpunan campuran tunggal (SMD dan THC adalah pada kedua-dua belah PCB) memohon pelekat SMD di sebelah B untuk melancarkan pelekat pengawetan SMD yang memasukkan sisi masukkan THC B gelombang sebelah
5. Double-sisi campuran pelekap (THC di sebelah a, kedua-dua belah pihak a dan B telah SMD) memohon pateri paste ke sisi a untuk Mount SMD dan kemudian aliran pateri flip papan B menggunakan gam SMD untuk Mount SMD gam pengawetan flip papan untuk memasukkan THC B ombak gelombang permukaan
6. perhimpunan campuran dua sisi (SMD dan THC di kedua-dua belah sisi a dan B) bahagian memohon pateri paste ke Mount SMD aliran semula solaterh bahagian bawah menggunakan SMD gam pelekap SMD gam pengawetan
Fives. Pengetahuan komponen SMT
Biasanya digunakan jenis komponen SMT:
1. Surface Mount resistors dan potentiometers: segi empat tepat resistors, silinder resistors tetap, perukat tetap kecil atau rangkaian, chip potentiometers.
2. Surface Mount kapasitor: berbilang Ayer chip kapasitor seramik, tantalum elektrolytic kapasitor, aluminium elektrolytic kapasitor, MICA kapasitor
3. lekapkan permukaan Gunung: "dawai-cip-luka", dorongan chip
4. manik magnetik: cip manik, manik berbilang
5. lain-lain komponen cip: cip pelbagai Ayer varistor, chip termistor, penapis gelombang-penuras, chip pelbagai Ayer LC, talian kelewatan
6. Surface Mount peralatan permukaan: Diod, kecil garis besar transistor pakej, kecil garis besar yang dibungkus litar bersepadu SOP, pakej plastik berplumbum litar bersepadu PLCC, Quad Flat pakej QFP, pembawa cip seramik, Gate array sfera pakej BGA, CSP (pakej skala chip)
