Adakah anda penggemar papan litar bercetak prototaip? Jika anda ingin mengembangkan hobi anda sedikit lebih, sangat penting anda mengetahui asas-asas prototaip pemasangan PCB. Di sini kita memberi gambaran keseluruhan keseluruhan proses.
Sebelum kita membuat perincian, adalah penting untuk memahami bahawa dengan langkah-langkah ini, diandaikan bahawa teknologi permukaan permukaan (SMT) digunakan untuk aplikasi semua komponen pemasangan. Walaupun kedua-dua papan litar bercetak yang tegar dan fleksibel telah menjadi biasa sejak perkembangan proses Sembuh Auto pada pertengahan tahun 1950-an, industri PCB kebanyakannya telah mengubah kaedah fabrikasi mereka kepada SMT.
Solder Paste
Sebelum apa-apa komponen boleh ditambah ke papan, jurutera mesti menambah lapisan temp solder. Idea ini agak mudah; pes pateri digunakan pada pad komponen, dan aplikasi itu sendiri dimungkinkan dengan skrin solder. Apabila skrin diletakkan di papan, jurutera akan memerah sejumlah kecil pateri melalui lubang pada skrin, memastikan bahawa pateri hanya menyentuh pad komponen. Bagaimanapun, ini boleh menjadi rumit kerana jumlah pateri yang sama mestilah pada setiap pad.

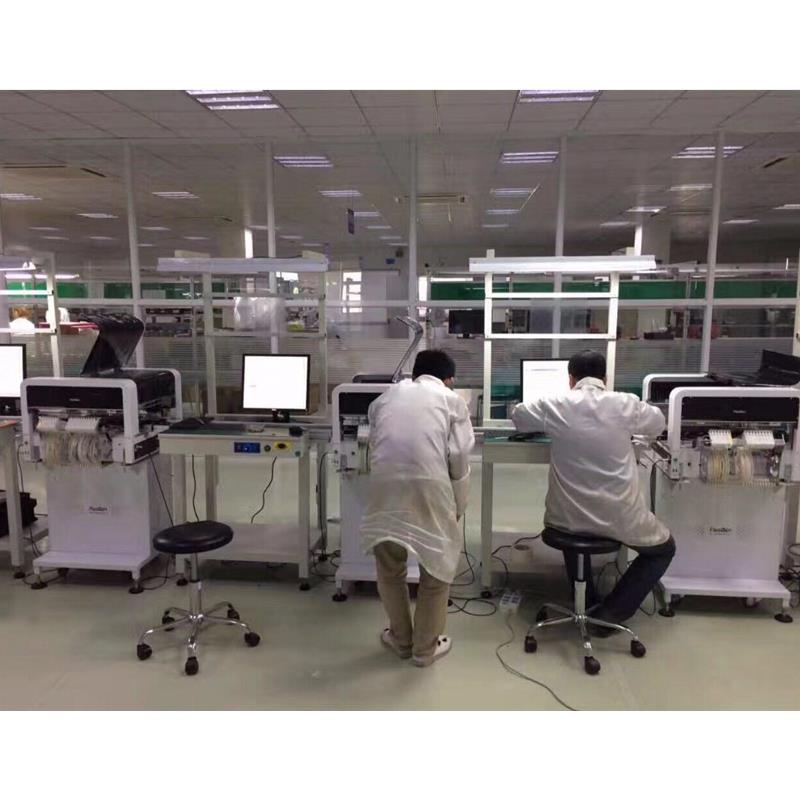

Pilih dan Letakkan
Setelah solder itu kering dan terjamin, komponen-komponen yang sesuai akan dipilih dan dimasukkan ke dalam posisi mereka pada PCB. Terdapat ketegangan yang mencukupi dari pateri solder untuk memastikan ia selamat sehingga jurutera menggegarkan papan, tetapi kadang kala, titik kecil gam boleh digunakan sebagai sandaran.
Pematerian
Apabila segala sesuatu diletakkan di mana ia sepatutnya, papan kemudian akan melalui mesin penyolder.
Pemeriksaan
Ini mungkin langkah terpenting dalam pemasangan PCB. Jurutera secara manual akan melalui setiap papan untuk memastikan semua sendi dan komponen berada di mana mereka perlu berada dan berada dalam urutan kerja.
Ujian
Pada ketika ini, sudah tiba masanya untuk bersenang-senang dengan lembaga anda dan mengujinya!
Dengan petua ini, anda sedang dalam perjalanan untuk mencipta papan litar prototaip yang mengagumkan yang anda ingin tunjukkan.
