Kita sering menemui orang yang mengelirukan kapasitansi beban kristal dengan kapasitansi luaran, dan ada juga yang tersilap percaya bahawa mereka merujuk kepada parameter yang sama. Berikut adalah analisis dan perbezaan untuk anda.
Kapasiti beban merujuk kepada parameter elektrik dalaman penting kristal.
Secara umum, penggunaan kuasa peranti elektronik yang kurang sensitif PCBA, kapasitansi beban kristal biasa 15PF, 18PF, 20PF.
Seperti jam tangan, telefon bimbit, set kepala Bluetooth dan produk elektronik lain dengan permintaan yang jauh lebih tinggi untuk penggunaan kuasa yang rendah, PCBA sering menggunakan kapasitansi beban kristal yang lebih kecil, seperti 6PF, 7PF, 9PF, 10PF, 12PF.
Kapasitansi beban kristal dalam proses pengeluaran telah dikunci mengikut permintaan melalui proses pemprosesan, dalam permohonan itu tidak boleh diubah.

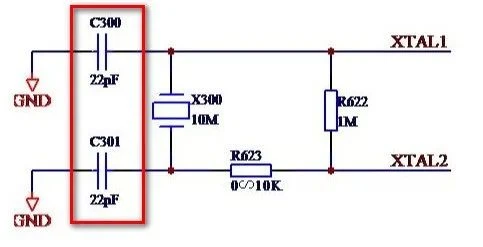

Kapasitor luaran kristal adalah komponen elektronik yang disambungkan secara bersiri dengan pin input frekuensi kristal dan pin output masing-masing pada papan PCBA. Saiz kapasitansi luaran ditentukan oleh kapasitansi beban kristal dan kapasitansi sesat papan (termasuk kapasitansi IC), yang biasanya jumlah kedua-duanya.
Dalam aplikasi litar ayunan, hubungan antara kapasitansi beban kristal, kapasitansi sesat dan kapasitansi luaran ditunjukkan secara skematik di bawah.
Nota:
1. CL: Kapasitansi beban resonator kristal kuarza.
2.CS: merujuk kepada kapasitansi sesat, termasuk kapasitansi sesat dalaman IC, kapasitansi antara pendawaian papan litar, dan kapasitansi parasit antara lapisan papan PCB.
3. C1 dan C2: merujuk kepada dua kapasitor luaran resonator kristal kuarza dalam aplikasi litar, masing-masing.
Kapasitor luaran digunakan untuk dua tujuan.
Untuk memperhalusi kekerapan kristal, supaya ia hampir sama dengan kekerapan sasaran yang mungkin. Peraturan: Semakin besar kapasitor luaran, semakin negatif kekerapan output pengayun kristal. Sebaliknya, semakin kecil kapasitor luaran, semakin banyak kekerapan output kristal cenderung berubah ke arah yang positif.
Kapasitor luaran boleh memainkan peranan penstabilan untuk litar ayunan. Inilah sebabnya mengapa disyorkan untuk menambah kapasitor nilai yang sama kepada pin input dan output frekuensi kristal masing-masing.
Akhirnya, kita perlu mengingatkan dua perkara.
1. kapasitor luaran hanya memainkan peranan dalam memperhalusi kekerapan kristal. Sekiranya kekerapan kristal terlalu besar semasa bekerja, anda perlu mempertimbangkan ketepatan kristal itu sendiri, seperti sama ada ketepatan kristal tidak dapat memenuhi keperluan cip dan berubah menjadi kristal ketepatan yang lebih tinggi.
2. Kapasitor luaran hanya digunakan untuk aplikasi kristal pasif. Dalam aplikasi litar kristal aktif, tiada kapasitor luaran.
