Diod pemancar cahaya inframerah banyak digunakan dalam kehidupan seharian kita. Adakah anda tahu bagaimana menilai kualiti diod pemancar cahaya inframerah? Mari&# 39 melihat beberapa cara untuk menilai kualiti diod pemancar cahaya inframerah!
Kaedah 1:

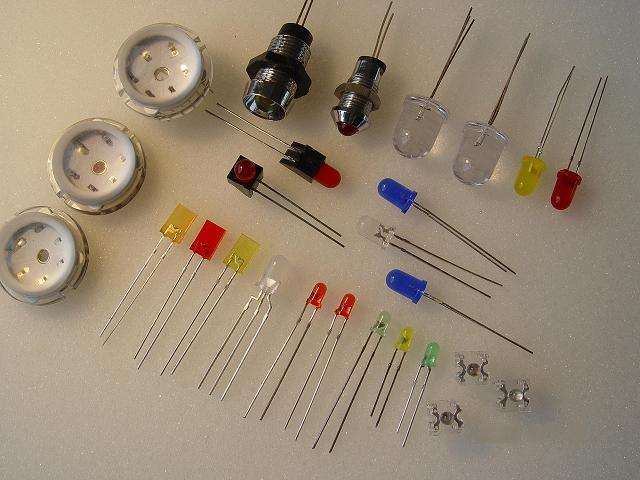

Langkah pertama adalah mengenal pasti kutub positif dan negatif pin. LED inframerah mempunyai dua pin, biasanya, pin panjang positif dan pin pendek negatif. Oleh kerana LED inframerah telus, elektrod di cangkang dapat dilihat dengan jelas. Yang lebih lebar dan lebih besar adalah elektrod negatif, sedangkan yang lebih sempit dan lebih kecil adalah elektrod positif.
Pada langkah kedua, masukkan multimeter pada R * 1K, dan ukur rintangan maju dan mundur diod pemancar cahaya inframerah. Secara amnya, rintangan ke depan mestilah sekitar 30K, dan rintangan terbalik mestilah melebihi 500K supaya tiub dapat digunakan secara normal. Semakin tinggi rintangan terbalik yang diperlukan, semakin baik.
Pengukuran diod pemancar cahaya inframerah berbeza dengan diod pemancar cahaya biasa. Sekiranya voltan yang digunakan dalam pengukuran tinggi, ia akan rosak dan menyebabkan litar pintas di dalam peranti. Untuk beberapa diod pemancar cahaya inframerah, tidak dibenarkan menggunakan multimeter digital untuk mengukur gear litar pintas secara langsung, tetapi hanya gear X1K meter penunjuk. Pengukuran yang betul dapat menunjukkan hasil yang normal.
Kaedah 2:
Untuk menguji kualiti diod pemancar cahaya inframerah, kita dapat menguji rintangan positif dan negatif diod silikon biasa.
Putar multimeter ke R * 100 atau R * 1K, sambungkan plumbum hitam ke kutub positif diod pemancar cahaya inframerah, sambungkan plumbum merah ke kutub negatif, dan rintangan ke hadapan yang diukur hendaklah 20≈40K; sambungkan plumbum hitam ke kutub negatif diod pemancar cahaya inframerah, dan sambungkan plumbum merah ke tiang positif, dan rintangan terbalik yang diukur hendaklah lebih dari 500K
Kaedah 3: mengesan LED inframerah dengan Multimeter
Penurunan voltan hadapan LED pada amnya 1.3-2.5v. Julat R * 10K multimeter indikator dapat digunakan untuk mengukur rintangan maju dan mundur LED.
Biasanya, rintangan ke hadapan adalah sekitar 15 ~ 40KΩ (semakin kecil nilainya, semakin baik); rintangan terbalik lebih besar daripada 500KΩ. Sekiranya rintangan positif dan negatif mendekati sifar, ini bermakna bahagian dalam LED rosak. Sekiranya nilai rintangan positif dan negatif yang diukur tidak terbatas, ini bermakna dioda telah dibuka dan rosak. Sekiranya rintangan terbalik yang diukur jauh lebih kecil dari 500K Ω, ini bermakna dioda telah rosak akibat kebocoran.
Cahaya inframerah yang dipancarkan oleh diod pemancar cahaya inframerah tidak dapat dilihat oleh mata manusia. Selain menggunakan kaedah di atas untuk menilai sama ada persimpangan PN baik atau tidak, lebih baik menyediakan peranti sensitif fotosensitif (seperti 2Cr, 2DR silicon photocell) sebagai penerima, dan menggunakan multimeter untuk mengukur perubahan voltan pada kedua-duanya hujung photocell. Untuk menentukan sama ada diod pemancar cahaya inframerah memancarkan cahaya inframerah setelah menambahkan arus maju yang sesuai.
