Perintang Karbida
Perintang karbida ialah jenis blok yang diperbuat daripada bahan yang mengandungi karbida yang dicipta dengan mencampurkan serbuk karbon dengan serbuk seramik atau bahan penebat elektrik tahan suhu dan pengikat organik yang lain. Arus elektrik mengalir melalui rangkaian zarah karbon seperti web yang bersentuhan antara satu sama lain di seluruh bahan pukal; dengan meningkatkan bahagian penebat yang digunakan, web konduktif ini menjadi lebih halus dan kerintangan bahan meningkat. Contoh awal hanyalah dua wayar yang digulung secara elektrik pada silinder, yang kemudiannya dicat untuk menunjukkan nilai rintangan dan memberikan tahap perlindungan. Contoh yang lebih moden biasanya dikapsulkan dalam perumah resin fenolik yang menyediakan ciri pelekap untuk petunjuk dan bekas untuk bahan karbida dengan ciri yang serupa dengan plumbum pensel.
Mereka kekal digunakan secara biasa selama beberapa dekad sekitar tahun 1960-an atas sebab kos, walaupun kelebihannya telah hilang sebahagian besarnya sejak itu. Perintang karbida adalah besar; hari ini mereka mungkin sepuluh kali lebih besar daripada gred serupa dalam teknologi lain. Mereka tidak tepat. Contoh semasa mempunyai toleransi serendah 5 peratus , tetapi angka itu hanya merujuk kepada variasi dalam toleransi dalam pembuatan. Ia tidak mengambil kira faktor lain yang boleh menjejaskan nilai terukur produk:kelembapan/kelembapan boleh menyebabkan variasi toleransi kira-kira 10 peratus , dan suhu boleh menyebabkan variasi toleransi kira-kira 10 peratus . Oleh kerana sensitiviti ini, tidak ada gunanya cuba menyesuaikannya dengan nilai yang tepat semasa pembuatan. Ia adalah teknologi rintangan yang paling biasa dan ditemui hampir secara eksklusif dalam pakej lubang telus. Karbon yang membentuk komposisinya adalah mudah terbakar, jadi ia sering terbakar semasa beban berlebihan atau kegagalan yang berterusan, dan ia mempunyai suhu operasi maksimum yang jauh lebih rendah daripada banyak teknologi rintangan lain.
Walau bagaimanapun, disebabkan oleh pembinaan bloknya, perintang karbida secara elektriknya sangat teguh dan cenderung sangat tahan terhadap kejadian bebanan berintensiti tinggi dan jangka pendek seperti nyahcas elektrostatik. Dalam hal ini, perintang karbida biasanya satu hingga dua urutan magnitud lebih teguh daripada teknologi lain. Dalam had pakej mereka, mereka juga mempamerkan kearuhan parasit yang agak rendah, yang selalunya sangat diingini dalam situasi yang melibatkan transien pantas. Untuk aplikasi terhad di mana kekuatan ini sangat dihargai dan kecacatan lain boleh diterima, perintang komposisi karbon adalah pilihan yang munasabah. Walau bagaimanapun, dalam kebanyakan kes, jenis perintang lain akan berfungsi dengan lebih baik.

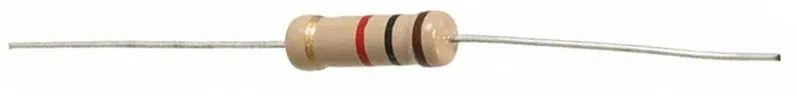

Perintang Filem Karbon
Perintang filem karbon ialah sejenis perintang filem nipis yang dihasilkan menggunakan karbon sebagai bahan perintang. Penambahbaikan ketara ke atas perintang karbida ialah: mereka melepaskan pengukuran keteguhan elektrik untuk meningkatkan ketepatan, kestabilan, pengecilan, dan untuk menambah baik ciri hingar semasa. Perintang jenis filem nipis lain cenderung untuk pergi lebih jauh ke arah ini, atau berbuat demikian sambil mendapatkan harga yang lebih baik, yang mungkin menjadi pilihan pilihan untuk reka bentuk semasa. Sebahagian daripada keutamaan ini juga disebabkan oleh fakta bahawa karbon agak mudah terbakar, manakala alternatif umum kurang mudah terbakar, dan agak biasa untuk mengelakkan kebakaran apabila terdapat masalah dengan produk.
Populariti perintang filem karbon nampaknya semakin berkurangan apabila populariti jenis lubang tembus meningkat. Walaupun yang terakhir masih digunakan, dan jenis perintang filem nipis lain kini tersedia dalam pakej lubang telus, perintang filem karbon pelekap permukaan jarang berlaku.
Perintang Seramik
Perintang seramik adalah berdasarkan penggunaan perintang yang terbentuk daripada bahan komposit seramik atau seramik, yang berbeza daripada jenis perintang lain yang mungkin menggunakan bahan seramik dalam pembinaannya, tetapi bukan bahan utama yang mengalirkan arus. Mereka adalah perintang blok yang hampir sama dengan perintang karbida, dengan ciri-ciri tidak induktif tahan nadi yang serupa. Malah, kerana seramik serbuk sering digunakan sebagai komponen perintang karbida, terdapat tahap pertindihan antara keduanya dari segi klasifikasi. Walau bagaimanapun, perbezaan boleh dibuat berdasarkan bahan konduktif yang digunakan dan cara sintetik dicampur bersama; perintang karbida hanya menggunakan karbon sebagai medium pengalir dan dicantumkan bersama menggunakan pengikat organik, manakala sintetik seramik boleh mengandungi bahan pengalir lain seperti logam atau oksida logam dan dicantumkan bersama melalui proses pensinteran atau pencairan panas. "Cermet" (seramik logam) ialah istilah yang sering digunakan untuk bahan tersebut dalam potensiometer. Perintang seramik mampu beroperasi pada suhu yang jauh lebih tinggi daripada perintang karbida yang digantikannya, walaupun ia juga cenderung mempamerkan pekali suhu yang lebih besar; gabungan yang sering diterjemahkan kepada variasi rintangan kira-kira 30 peratus berbanding julat operasi produk. Akibatnya, ia kurang sesuai untuk penggunaan isyarat kecil dan oleh itu digunakan terutamanya dalam aplikasi dengan penarafan kuasa lebih besar daripada sekurang-kurangnya 1 watt.
Perintang Unsur Logam
Perintang dengan komponen "logam" menggunakan kepingan besar bahan logam sebagai bahan perintang dan biasanya digunakan untuk rintangan jauh di bawah 1 ohm. Ia digunakan terutamanya dalam aplikasi pengukuran semasa di mana perintang nilai rendah yang stabil dan diketahui boleh mengukur arus besar dengan tepat tanpa menyebabkan penurunan voltan yang berlebihan dan kehilangan kuasa. Selalunya dirujuk sebagai perintang shunt (shunt), ia biasanya mempunyai 4-penamatan plumbum untuk ukuran jenis Kelvin, dengan itu membenarkan voltan yang hadir merentasi perintang diukur dengan gangguan atau ralat yang minimum dengan perintang antara muka pada sambungan produk titik.

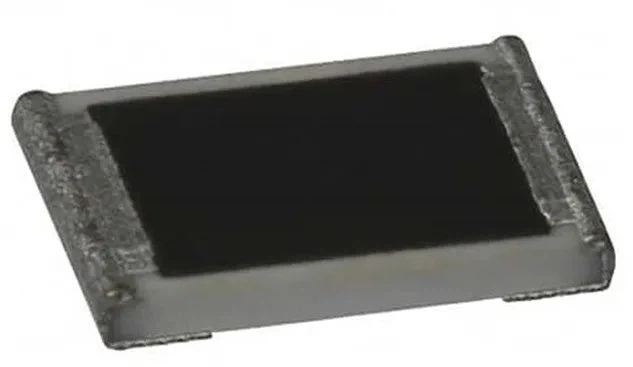

Perintang Filem Logam dan Perintang Filem Nipis
Perintang filem logam dan perintang filem nipis adalah berdasarkan teknik pengeluaran yang serupa di mana komponen rintangan dibentuk oleh lapisan filem nipis (biasanya bersaiz mikron) logam yang digunakan pada substrat seramik melalui proses pemendapan wap dan kemudian dipotong kepada rintangan yang dikehendaki. nilai. "Perbezaan antara perintang filem logam dan perintang filem nipis nampaknya adalah satu kontekstual; dalam perintang lubang melalui, perintang "filem logam" nampaknya lebih biasa, di mana perintang filem karbon adalah alternatif, manakala dalam perintang format cip, "tebal filem" mungkin merupakan pengganti, manakala "filem nipis" nampaknya menjadi pilihan pilihan. "Filem nipis" nampaknya merupakan istilah yang diutamakan untuk produk yang difokuskan dengan tepat, manakala "filem logam" nampaknya lebih biasa digunakan untuk aplikasi tujuan umum.
Berbanding dengan produk filem karbon, perintang filem logam/perintang filem telah membuat kemajuan selanjutnya dalam ketepatan, kestabilan dan prestasi hingar, yang biasanya juga bermakna kos lanjut terutamanya untuk peristiwa lonjakan. Jumlah jisim komponen perintang cukup kecil untuk menjadikan produk tersebut terdedah kepada kerosakan akibat nyahcas elektrostatik, dan saiz bungkusan yang lebih kecil serta nilai rintangan yang lebih tinggi meningkatkan kemungkinan kerosakan akibat elektrostatik. Jisim komponen kecil ini juga menjadikan perintang filem nipis sangat terdedah kepada serangan kimia, disebabkan kehilangan sejumlah kecil sub-bahan atau melalui transformasi kimia yang membawa kepada kegagalan. Secara keseluruhan, perintang filem nipis/logam adalah teknologi pilihan untuk aplikasi yang memerlukan ketepatan dan kestabilan parameter pada kos sederhana. Terutamanya dalam bentuk pakej pelekap permukaan, ia juga lebih disukai kerana ciri-ciri kearuhannya yang rendah dan sering digunakan dalam litar berkelajuan tinggi.
